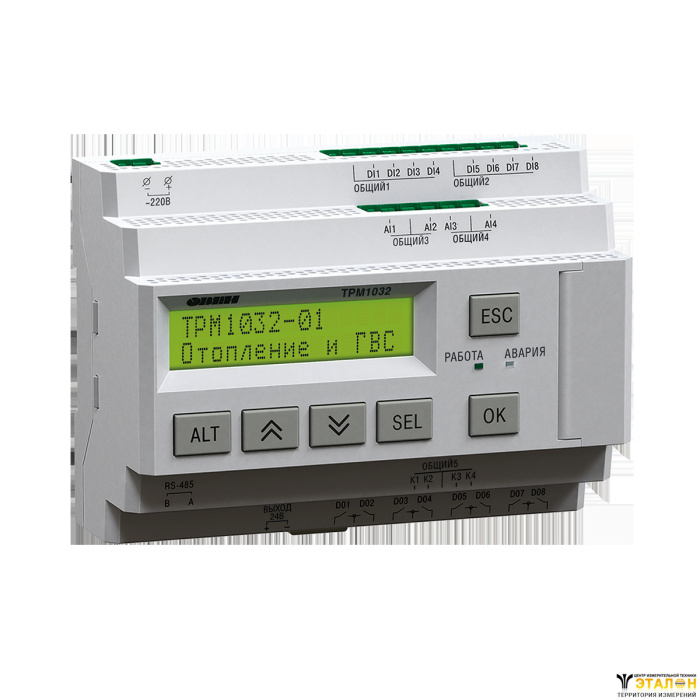

ТРМ1032 регулятор для отопления и ГВС с транзисторными ключами
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
ТРМ1032 - контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление системы, управляя контуром подпитки.
Содержимое модального окна...
Основные технические характеристики
Наименование | Значение | |
ТРМ1032–230.24.01 ТРМ1032–230.24.02 | ТРМ1032–230.230.01 ТРМ1032–230.230.02 | |
Питание | ||
Диапазон напряжения питания | 94...264 В переменного тока | |
Номинальное напряжение питания | 120/230 В при 47...63 Гц | |
Гальваническая развязка | Есть | |
Электрическая прочность изоляции между входом питания и другими цепями | 2830 В | |
Потребляемая мощность, не более | 17 ВА | |
Встроенный источник питания | Есть | |
Выходное напряжение встроенного источника питания постоянного тока | (24 ± 3) В | |
Ток нагрузки встроенного источника питания, не более | 100 мА | |
Электрическая прочность изоляции между выходом питания и другими цепями | 1780 В | |
Дискретные входы | ||
Количество входов | 8 | |
Напряжение «логической единицы» | 15...30 В постоянного тока | 159...264 В переменного тока |
Ток «логической единицы» | 5 мА (при 30 В) | 0,75...1,5 мА |
Напряжение «логического нуля» | –3...+5 В | 0...40 В |
Подключаемые входные устройства | Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.) | |
Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8, «общий минус») | |
Электрическая прочность изоляции: | ||
- между группами входов | 1780 В | |
- между другими цепями | 2830 В | |
Аналоговые входы | ||
Количество входов | 4 | |
Тип измеряемых сигналов | датчики РТ100, РТ1000, 100М, 4…20 мА, РТ500, 500П, 100П | |
Время опроса входов | 10 мс | |
Предел допускаемой основной приведенной погрешности при измерении | ± 1 % | |
Дискретные выходы | ||
Количество выходных устройств, тип | 8 электромагнитных реле (нормально-разомкнутые) | |
Коммутирующее напряжение в нагрузке: | ||
- для цепи постоянного тока, не более | 30 В (резистивная нагрузка) | |
- для цепи переменного тока, не более | 250 В (резистивная нагрузка) | |
Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cos φ > 0,95 3 А при напряжении не более 30 В постоянного тока | |
Гальваническая развязка | Групповая по 2 реле (1–2, 3–4, 5–6, 7–8) | |
Электрическая прочность изоляции: | ||
- между другими цепями | 2830 В | |
- между группами выходов | 1780 В | |
Транзисторные выходы | ||
Количество выходных устройств, тип | 4 оптопары транзисторные n-p-n-типа | |
Напряжение коммутации, не более | 60 В постоянного тока, питание внешнее | |
Ток коммутации, не более | 200 мА | |
Гальваническая развязка | Есть | |
Электрическая прочность изоляции | 2830 В | |
Интерфейс обмена данными | ||
Тип интерфейса | RS-485 | |
Протокол обмена данными | Modbus RTU, Modbus ASCII | |
Режим работы интерфейса | Slave | |
Скорость обмена данными | 9600, 14400, 19200, 38400, 57600, 115200 бод | |
Индикация и элементы управления | ||
Тип дисплея | Текстовый монохромный ЖКИ с подсветкой, 2 × 16 символов | |
Индикаторы | 2 светодиодных индикатора (красный и зеленый) | |
Кнопки | 6 шт. | |
Корпус | ||
Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
Габаритные размеры | 123×90×58 мм | |
Степень защиты корпуса по ГОСТ 14254– 2015 | IP20 | |
Масса прибора, не более | 0,6 кг | |
Средний срок службы | 8 лет | |
Условия эксплуатации
Прибор следует эксплуатировать в следующих условиях:
закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от -20 до +55 °С;
верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106 кПа.
По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931– 2008 и категории УХЛ4 по ГОСТ 15150–69.
По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
По уровню излучения радиопомех (помехоэмессии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
для переменного тока в соответствии с требованиями ГОСТ 30804.4.11–2013 (степень жесткости PS2);
для постоянного тока в соответствии с требованиями ГОСТ Р 51841– 2001 (МЭК 61131–2–2003, степень жесткости PS1) – длительность прерывания напряжения питания до 10 мс включительно, длительность интервала от 1 секунды и более.
Функциональная схема
График уставки
Уставку отопительных контуров ТРМ1032 регулирует по графику, что позволяет поддерживать комфортную температуру в помещениях при изменении температуры наружного воздуха. В случае аварии уличного датчика ТРМ1032 заменит уставку отопления среднесуточной уличной температурой и продолжит регулирование.
Насосы циркуляции
ТРМ1032 управляет двумя насосными группами, каждая из которых состоит из двух насосов, обеспечивающих циркуляцию воды. Работоспособность насосов контролируется по реле перепада давления. Для увеличения срока службы насосов предусмотрено выравнивание наработки между ними за счет поочередного включения.
Подпитка
Для поддержания давления в системе ТРМ1032 управляет двумя подпиточными насосами и клапаном подпитки. Работа подпитки осуществляется по дискретному датчику давления. Также в ТРМ1032 реализована функция контроля протечки в контуре отопления.
Защита от превышения Тобр
ТРМ1032 регулирует температуру обратного теплоносителя в соответствии с графиком, указанном в настройках прибора. Поддержание температуры обратной сетевой воды позволяет избежать штрафов от теплоснабжающей организации.
Экономия
ТРМ1032 обеспечивает снижение расхода энергии в дневное и ночное время, а также в выходные дни. Кроме того по окончанию ночного периода ТРМ1032 активирует режим натоп для быстрого прогрева помещений.
Схемы подключения
Условные обозначения ТРМ1032-01
К1 PDS - реле перепада давления на циркуляционных насосах контура 1 К2 PDS - реле перепада давления на циркуляционных насосах контура 2 PDSнп - реле перепада давления на подпиточном насосе Старт/Стоп - внешняя кнопка Старт/Стоп PSподп - реле давления (прессостат) контура для работы подпитки Лето - внешняя кнопка переключения в режим “Лето” Ночь - внешняя кнопка переключения в режим “Ночь” Сброс - внешняя кнопка сброса аварий Тн - датчик температуры наружного воздуха Тк1 - датчик температуры теплоносителя в контуре 1 | Тобр - датчик температуры обратного теплоносителя Тк2 - датчик температуры теплоносителя в контуре 2 Контур 1 НЦ1 - включить первый циркуляционный насос контура 1 Контур 1 НЦ2 - включить второй циркуляционный насос контура 1 КЗРподп - открыть клапан подпитки НП - включить насос подпитки Контур 2 НЦ3 - включить первый циркуляционный насос контура 2 Контур 2 НЦ4 - включить второй циркуляционный насос контура 2 Авар К1 - включить лампу “Авария контур 1” Авар К2 - включить лампу “Авария контур 1” |
Условные обозначения ТРМ1032-02
К1 PDS - реле перепада давления на циркуляционных насосах контура 1 К2 PDS - реле перепада давления на циркуляционных насосах контура 2 PDSнп - реле перепада давления на подпиточном насосе Старт/Стоп - внешняя кнопка Старт/Стоп PSподп - реле давления (прессостат) контура для работы подпитки Лето - внешняя кнопка переключения в режим “Лето” Ночь - внешняя кнопка переключения в режим “Ночь” Сброс - внешняя кнопка сброса аварий Тн - датчик температуры наружного воздуха Тк1 - датчик температуры теплоносителя в контуре 1 | Тобр - датчик температуры обратного теплоносителя Тк2 - датчик температуры теплоносителя в контуре 2 Контур 1 НЦ1 - включить первый циркуляционный насос контура 1 Контур 1 НЦ2 - включить второй циркуляционный насос контура 1 КЗРподп - открыть клапан подпитки НП1 - включить первый насос подпитки НП2 - включить второй насос подпитки Контур 2 НЦ3 - включить первый циркуляционный насос контура 2 Контур 2 НЦ4 - включить второй циркуляционный насос контура 2 ОбщАвар - включить лампу “Общая авария” |
