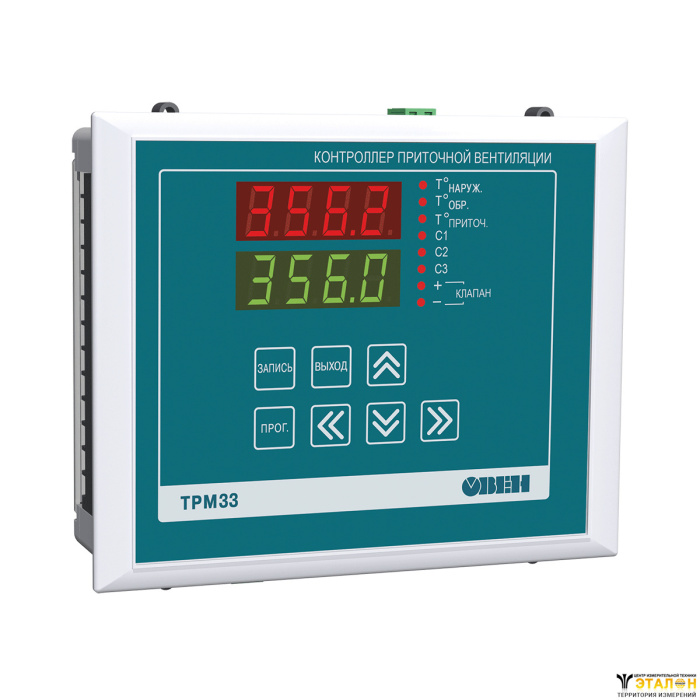

Прибор ОВЕН ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.
ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.
Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Контроллер для регулирования температуры в системах отопления с приточной вентиляцией ТРМ33 | Контроллер приточной вентиляции ТРМ133 | Контроллер для систем вентиляции и кондиционирования ТРМ133М |
Для систем вентиляции с водяным калорифером нагрева с регулирующим клапаном с 3-хпозиционным (220 В 50 Гц) управлением.
| Для систем вентиляции с водяным калорифером нагрева с регулирующим клапаном с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
| Для систем вентиляции с водяным калорифером нагрева с регулирующим клапаном с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
|
Конфигурация Lectus OPC для опроса ТРМ33-Щ7
Конфигурация Lectus OPC для опроса ТРМ33-Щ4
Наименование характеристики | Значение |
Напряжение питания | от 130 до 242 В (номинальное значение 220 В) |
Потребляемая мощность | не более 6 ВА |
Диапазон контроля температуры | -50... + 199,9°С |
Тип входных ТС | ТСМ, ТСП |
Количество каналов контроля температуры | 3 |
Количество дискретных входов | 3 |
Время цикла опроса датчиков | не более 6 с |
Количество выходных реле | 4 |
Максимальный ток, коммутируемый контактами реле | 1 А при напряжении 220 В 50 Гц (cos j > 0,4) |
Адаптеры, используемые для подключения прибора к RS-232 порту ПК | АС3М для приборов ТРМ33.Х.ХХ.RS |
Адаптер, используемый для подключения прибора к USB порту ПК | АС4 (для приборов ТРМ33-Х.ХХ.RS) |
Габаритные размеры | |
Щ4, щитовой | 96×96×145 мм; IP54 |
Щ7, щитовой | 144×169×50,5 мм; IP54 |
Ко входам 1...3 в зависимости от их типа подключаются температурные датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100 для контроля:
Ко входам 4...6 подключаются датчики для диагностики работоспособности системы:
По результатам измерений температур и опроса входных датчиков С1, С2, С3 ПИД-регулятор ТРМ33-Щ4 управляет работой вентилятора и жалюзи, а также положением запорно-регулирующего клапана (КЗР) для поддержания заданной температуры в системе отопления.
В приборе предусмотрено 6 режимов работы.
Перед началом работы ТРМ33-Щ4 осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для более быстрого разогрева прибор формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.
Индикация режима:
P––0 – работа прибора в режиме прогрева калорифера.
Управление системой приточной вентиляции прибор осуществляет, обеспечивая:
Температура приточного воздуха в системе Туст.прит. задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. ТРМ33-Щ4 по температуре уставки Туст.прит. с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.
Условия начала работы прибора в этом режиме:
Тобр.min < Тобр. < Тобр.max, Тприт. > Тавар.
Индикация режима:
Р––2 – работа в режиме поддержания температуры приточного воздуха.
Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха в соответствии с графиком Тобр. = f(Tнаруж.). График обратной воды строится прибором автоматически по заданным пользователем координатам точек А, В и С. При превышении заданного значения температуры обратной воды Тобр.i > Тобр.max.i прибор прерывает управление КЗР по Тприт. и переходит на управление по сигналу рассогласования Ei = Тобр.i – Тобр.max.i. После возврата Тобр.i в допустимые пределы регулирование продолжается по Тприт.
Условия начала работы прибора в этом режиме:
Тобр. > Тобр.max, Тприт. > Тавар.
Индикация режима:
Р––3 – работа в режиме защиты от превышения температуры обратной воды.
Пример графика температуры обратной воды – Тобр. = f(Tнаруж.)
При падении температуры приточного воздуха или температуры обратной воды ниже заданной пользователем критической температуры, либо возникновения неисправности входных датчиков (обрыв или короткое замыкание), система переходит на работу в режиме защиты от замораживания воды в калорифере. Для максимально быстрого повышения температуры ТРМ33-Щ4 формирует команду на полное открытие КЗР, выключение вентилятора и закрытие жалюзи.
Условия начала работы прибора в этом режиме:
Тобр. < Тобр.min или Тприт. < Тавар. или замыкание датчика С3.
Индикация режима:
Р––4 – работа в режиме защиты от замораживания воды в калорифере.
Дежурный режим предусмотрен для случаев, когда в работе приточной вентиляции нет необходимости (ночное время суток, выходные дни и т. п.). В этом режиме ТРМ33-Щ4 контролирует только температуру обратной воды, вентилятор выключен и жалюзи закрыты. Переход в дежурный режим можно осуществить с помощью внешнего коммутирующего устройства С1, либо установив нужное значение в соответствующем программируемом параметре.
Индикация режима:
Р––1 – работа в дежурном режиме.
Это экономичный режим, поскольку управления температурой приточного воздуха не осуществляется. КЗР при этом полностью закрыт и циркуляция воды через калорифер прекращена. ТРМ33-Щ4 автоматически переводит систему на работу в летнем режиме при превышении температурой наружного воздуха значения Тлетн., заданного при программировании прибора. Отключение летнего режима происходит при достижении Тнаруж. значения Тнаруж.А.
Условия начала работы прибора в этом режиме:
Тнаруж. > Тлетн.
Индикация режима:
Р––5 – работа в летнем режиме.
Верхний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж., Тобр., или Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра. |
Нижний 4-х разрядный цифровой индикатор | В режиме РАБОТА отображает информационную заставку режима (Р—Х), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра. |
Светодиоды «Тoнаруж.», «Тoобр.», «Тoприточ.» | Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков. |
Светодиоды С1, С2, С3 | Сигнализируют о состоянии внешних контактных датчиков. |
Светодиоды «+», «–» клапан | Cигнализируют о направлении перемещения запорно-регулирующего клапана. |
Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ. | |
Кнопка предназначена для записи установленных значений программируемых параметров в память прибора. | |
Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА. | |
Кнопки позволяют в режиме РАБОТА переключать каналы индикации. | |
Кнопки позволяют при параметре А-01, равном нулю, вручную управлять перемещением КЗР. | |
4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение. |
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
