Алко-3-32 (20)-РС-1КМ2-10-0,7

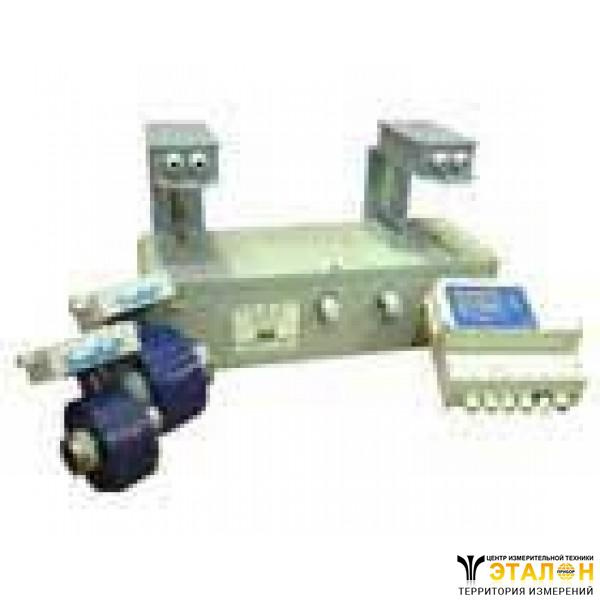

Алко-3-32 (20)-РС-1КМ2-10-0,7 ( алко 3 32, алко 3-32, алко3-32 ) (базовый комплект в металлическом корпусе) система для измерения расхода пищевой алкогольной продукции (спирт)
Система предназначена для измерения объема спирта, водки и водно-спиртовых растворов (в дальнейшем – измеряемая среда), измерения объемной концентрации (в дальнейшем – крепость) и объема этилового спирта, содержащегося в измеряемой среде, температуры измеряемой среды, а также подсчета количества бутылок.


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Система также обеспечивает:
индикацию текущего времени и текущей даты;
индикацию времени наработки системы с момента первого включения СВ;
измерение и индикацию суммарного объема измеряемой среды;
измерение и индикацию суммарного объема безводного спирта, содержащегося в измеряемой среде;
индикацию текущего объемного расхода;
измерение и индикацию крепости;
измерение и индикацию температуры измеряемой среды;
индикацию суммарного количества бутылок, прошедших по линии розлива;
индикацию текущего объемного расхода;
индикацию сообщений об ошибках и неисправностях;
сохранение ранее измеренных значений объемов, количества бутылок и времени наработки при отключении питания системы с отметкой в памяти системы момента отключения;
индикацию показателей за смену;
хранение в архиве последней сброшенной информации о показателях за смену и сообщений об ошибках, возникших в этот промежуток времени;
возможность изменения масштабирующего коэффициента характеристики канала расхода на величину ± 3 % от его номинального значения, равного 1,000;
возможность ввода кода пользователя системы;
возможность изменения пароля пользователя.

Вид климатического исполнения системы УХЛ4.2 по ГОСТ 15150-69 для эксплуатации при температуре окружающей среды от +15 до +35 ° С; относительная влажность не более 80 % при температуре +25 ° С.

Межповерочный интервал - 1 год.

Средняя наработка на отказ, не менее - 12000 ч.

Гарантийный срок: 12 месяцев.

Средний срок службы, не менее: 8 лет.


КОМПЛЕКТНОСТЬ ПОСТАВКИ

Система состоит из специализированного вычислителя СВ-3 (в дальнейшем - СВ) и датчиков:
турбинного преобразователя расхода геликоидного ТПРГ (в дальнейшем - ТПРГ), являющегося датчиком расхода измеряемой среды;
оптического спиртомера «ИКОНЭТ-ВС-П» (в дальнейшем - спиртомер), являющегося датчиком объемной концентрации этилового спирта в измеряемой среде;
термопреобразователя сопротивления платинового ТСП-001, являющегося датчиком температуры измеряемой среды (в дальнейшем - ТСП);
универсального счетчика бутылок в количестве от 1 до 3-х, являющегося датчиком количества бутылок (в дальнейшем счетчик бутылок); по заказу потребителя система может поставляться без счетчика бутылок.

Спиртомер поставляется в одном из вариантов (по заказу потребителя):
«ИКОНЭТ-ВС-П-1» - для измерения крепости от 30 до 60 % (водка и водно-спиртовые растворы);
«ИКОНЭТ-ВС-П-2» - для измерения крепости от 85 до 98 % (спирт).

По заказу потребителя система может поставляться без счетчика бутылок и (или) без спиртомера, без ТСП. При поставке спиртомера ТСП входит в обязательный комплект.

По заказу потребителя поставляются персональный компьютер типа IBM PC (в дальнейшем – ПК), контроллер связи (КС) и модем IDC2814.



Основные технические характеристики

Условное обозначение системы состоит из наименования «АЛКО-3», значения Ду ТПРГ, количества счетчиков бутылок (0 - без счетчика бутылок. 1 - с одним счетчиком, 2 - с двумя, 3 - с тремя),
символа «К» (только для системы с контроллером связи), символа «П» (только для системы с персональным компьютером), символа «М» и количества модемов (только для системы с модемом),
длины кабелей связи СВ с датчиками в метрах (без обозначения единицы измерения). В конце обозначения для систем со спиртомером указывается вид измеряемой среды (В - водка и водно-спиртовые растворы, С - спирт),
для систем без спиртомера - символы «бс», для систем без спиртомера и ТСП - символы «БСТ».
