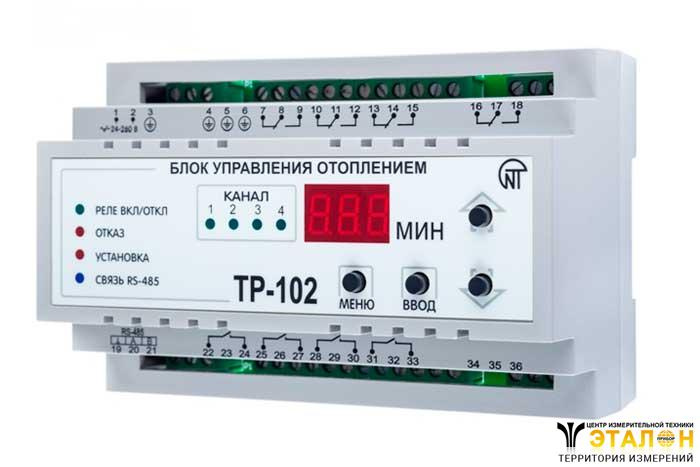

Блок управления отоплением ТР-102 предназначен для поддержания температуры в четырех зонах с помощью контактов терморегулятора (биметаллический датчик).
Параметры | Значение |
Напряжение питания, В | 24 – 260 AC/DC |
Тип датчика, “сухой контакт” | биметаллический датчик |
Количество подключаемых датчиков, шт | 1- 4 |
Количество выходных реле, шт | 4 |
Потребляемая мощность ( под нагрузкой ), ВА | 4,0 |
Масса, кг | 0,370 |
Габаритные размеры, мм | 90х139х63 |
Блок управления выполнен в пластмассовом корпусе (9 модулей типа S), предназначенном для крепления на DIN- рейку.
Поддержание температуры происходит в циклическом режиме с индикацией текущей зоны контроля. В процессе работы ТР-102 производит опрос входных датчиков. В зависимости от выбранной логики работы (сигналом считается нормально замкнутый или нормально разомкнутый контакт, параметр ), при поступлении сигнала с первого датчика, включается соответствующее ему реле К1, контакты 8,9 замыкаются , а контакты 7,8 размыкаются, на индикаторе начинает отображаться счет времени, происходит блокировка оставшихся трех каналов 2,3,4.
После того как исчезнет сигнал с первого датчика или по истечению установленного время ( по умолчанию 40 мин .), реле нагрузки первого датчика отключается и ТР-102 приступает к контролю второго датчика, по окончанию контроля второго датчика, устройство приступает к контролю третьего и так до четвертого. Далее круг повторяется. Все четыре датчика работают по кругу, не имея приоритетов. В случаи, если сигнал, с какого-либо датчика не поступил, блок управления пропускает его и приступает к контролю следующего. Во время контроля одного канала остальные три блокируются.
Оптимальными условиями для использования блока управления ТР-102 являются:
