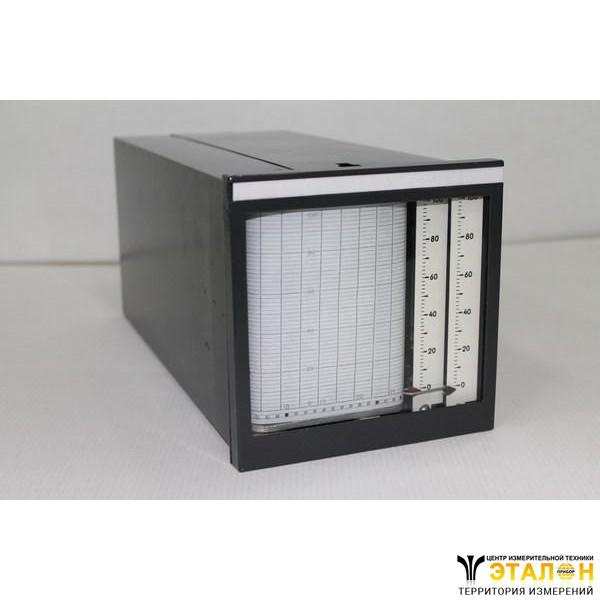

Предназначены для непрерывной записи на ленточной диаграмме и показания по шкале величины одного (ПКР.1) или двух параметров (ПКР.2), изменение которых преобразуется в изменение давления воздуха от 20 до 100 кПа.
Приборы применяются в схемах автоматического контроля, управления и регулирования теплоэнергетических параметров технологических процессов: давления, перепада давления, расхода, уровня, разрежения, температуры, состава и свойств веществ.
Приборы выпускаются с линейными диаграммами и шкалами 0-100 и по заказу потребителя комплектуются диаграммами и шкалами другой размерности.
Основные технические характеристики
Диапазон изменения входных аналоговых сигналов, кП | 20-100 |
Класс точности | 1,0 |
Скорость перемещения диаграммной ленты, мм/ч | 20 |
Давление воздуха питания, кПа | 140±14 |
Для подготовки воздуха питания приборов рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ 10. | |
Расход воздуха питания, л/мин, не более: | |
ПКР.1 | 1,3 |
ПКР.2 | 3,0 |
Питание двигателя привода диаграммы от сети переменного тока напряжением 220 В, частотой 50 или 60 Гц. | |
Потребляемая мощность, В•А, не более | 3,0 |
Тип соединения с внешними пневматическими линиями 00-01-1; 00-03-3; 00-04-4; 4-02; 4-03 по ГОСТ 25165-82. | |
Климатические исполнения: | |
УХЛ4.2 - но для работы при температуре от минус 10 до плюс 60 °С и относительной влажности до 80%; | |
О4.2 - но для работы при температуре от минус 10 до плюс 60 °С и относительной влажности до 98% при температуре 35 °С. | |
Габаритные размеры, мм | 144х167х365 |
Масса, кг, не более | |
ПКР.1 | 4,0 |
ПКР.2 | 4,5 |
