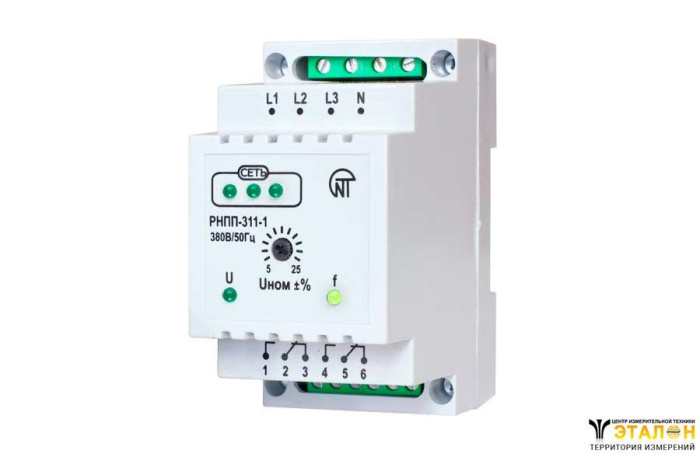

Реле РНПП-311-1 является модификацией РНПП-311 и предназначено для отключения нагрузки 380 В/ 50 Гц
Реле через входные контакты ( L1, L2, L3, N ) включается параллельно нагрузке.
Имеет два независимых выхода: выход по напряжению (канал U) – группа перекидных контактов 1-2-3 , и выход по частоте (канал f) – группа перекидных контактов 4-5-6 . В «холодном» состоянии (реле без напряжения, не подключено) контакты 2- 3 (5 - 6) замкнуты , а контакты 1- 2 (4 - 5) разомкнуты . После подключения реле РНПП-311-1 параллельно нагрузке и при наличии напряжения в сети и отсутствии причин срабатывания реле, контакты 2 - 3 (5- 6) размыкаются, а контакты 1- 2 (4 -5) замыкаются.
Параметры | Значение |
Номинальное фазное/линейное напряжение, В | 220/380 |
Диапазон регулирования срабатывания по Um ах/ Umin , % от ном. | 5 - 25 |
Фиксированная задержка срабатывания по Umin , с | 12 |
Величина амплитудного перекоса фаз, В | 60 |
Фиксированное время срабатывания по Um ах, с | 1,5 |
Фиксированное время срабатывания при обрыве одной из фаз, с | 1,5 |
Время АПВ после восстановления параметров напряжения, с | 5 |
Точность определения порога срабатывания по напряжению, В | до 3 |
Фиксированная уставка по снижению частоты, Гц | 47 |
Фиксированная уставка по повышению частоты, Гц | 57 |
Фиксир. время срабат. по снижению частоты, с | 12 |
Фиксир. время срабат. по повышению частоты, с | 1 |
Точность определения порога по частоте, Гц | ±0,3 |
Напряжение катушки пускателя, В, переменного тока | 110 - 380 |
Напряжение катушки пускателя, В, постоянного тока | 12 - 36 |
Напряжение, при котором сохраняется работоспособность, В | от 80 до 500 |
Кратковр. допустимое макс. напр., при котором сохр. работосп, В | - 700 |
Гистерезис по напряжению, В | 6 - 7 |
Суммарный ток потребления от сети, мА | 35 |
