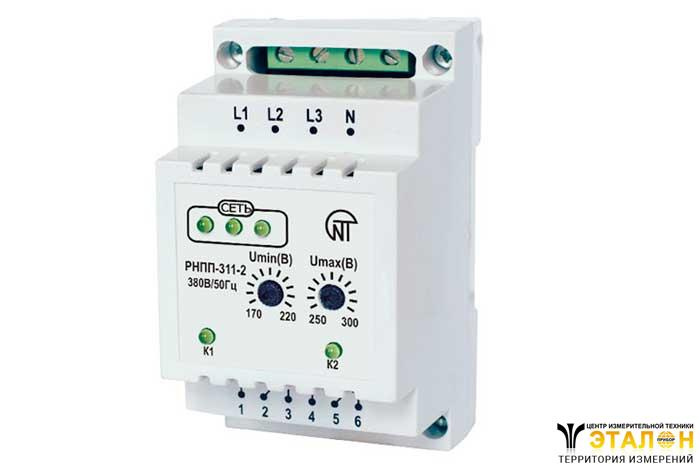

Реле РНПП-311-2 трехфазное является модификацией РНПП-311 и предназначено для контроля трехфазной сети 380В/50Гц и сигнализации о полнофазном и неполнофазном пропадании фаз.
Параметры | Значение |
Номинальное фазное/линейное напряжение, В | 220 - 380 |
Частота сети, Гц | 45 - 55 |
Диапазон регулирования:
| 250 - 300 170 - 220 |
Фиксированная задержка срабатывания по КАНАЛУ 1, с | 1,5 |
Фиксированная задержка срабатывания по КАНАЛУ 2, с (при наличии хотя бы одной фазы) | 1,5 |
Время автоматического повторного включения после восстановления параметров U , с | 60 |
Точность определения порога срабатывания по U , В | до 3 |
Напряжение, при котором сохраняется работоспособность, В | от 80 до 500 |
Кратковременно допустимое максимальное напряжение, при котором сохраняется работоспособность, В | 700 |
Гистерезис по напряжению, В | 6 - 7 |
Суммарный ток потребления от сети реле РНПП-311-2 , мА | до 35 |
Коммутационный ресурс под нагрузкой 5 А, раз | 100 000, не менее |
Реле не осуществляет контроль чередования, слипания и перекоса фаз. Имеет два независимых выходных канала:
Реле РНПП-311-2 через входные контакты ( L 1, L 2, L 3, N ) включается параллельно нагрузке. Имеет два независимых выхода: выход по полнофазному пропаданию фаз (канал 1) – группа перекидных контактов 1 - 2 - 3, и выход по неполнофазному пропаданию фаз (канал 2) – группа перекидных контактов 4 - 5 - 6 . В «холодном» состоянии (реле без напряжения, не подключено) контакты 2 - 3 (5 - 6) замкнуты , а контакты 1 - 2 (4 - 5) разомкнуты . После подачи напряжения на реле загораются светодиоды «Сеть». Если напряжение нормальное, т.е., не выходит за выставленные пороги срабатывания и полнофазное – через 10 с меняют положение выходные контакты обоих каналов, т.е. замыкаются контакты 1 - 2 (горит зеленый светодиод выхода канала 1) и 4 - 5 (горит зеленый светодиод выхода канала 2) , контакты 2 - 3 и 5 - 6 размыкаются. Далее реле РНПП-311-2 постоянно контролирует напряжение по величине и полнофазности.
