Автоматизированный стенд горячих измерений СГИ-100
Также этот прибор может называться: СГИ100, СГИ 100, СГИ-1оо, cgi-100, cgi100, cgi 100, sgi-100, sgi100, sgi 100.
СГИ-100 стенд горячих измерений автоматизированный предназначен для измерения средней мощности, частоты колебаний и оценки устойчивости работающих в непрерывном или импульсном режимах волноводных сверхвысокочастотных устройств с воспроизведением их частотных зависимостей их характеристик на экране монитора компьютера.
Стенд предназначен для настройки и проверки источников СВЧ колебаний в автоматическом режиме в лабораторных и цеховых условий.
Технические характеристики СГИ-100:
Диапазон частот - от 129,2 ГГц до 142,8 ГГц.
Диапазон измерения средней мощности - от 0,5 Вт до 10 Вт.
Диапазон длительности импульса - от 0,04 мкс до 5 мкс.
Волноводные входы стенда имеют сечение - 2×1 мм.
Волноводные выходы стенда СГИ-100 имеют сечение - 1,6×0,8 мм.
Диапазон перестройки фазы коэффициента отражения от входа стенда - не менее 360°.
Погрешность измерения средней мощности 0,95 - ±10%.
Максимально допустимая импульсная мощность (при избыточном давлении в волноводном тракте 2 атм) - не более 10 кВт.
Погрешность измерения частоты стендом 0,95 - ±0,1%.
Переходное ослабление в канале выхода ВЧ - от 36 дБ до 56 дБ.
Амплитуда мощности счета чисел пропущенных импульсов в установленной полосе фильтра (от амплитуды мощности входного сигнала) - не более 0,7±0,07.
Диапазон длительности импульсов - от 0,03 мкс до 1 мкс.
Частота повторения импульсов - 10,85±0,2 кГц.
Скважность импульсов - от 1000 до 2000.
Время счета пропущенных импульсов (с дискретностью от 1 до 99 с) - от 1 с до 99 с.
Погрешность установки времени счета - не более 0,01%.
Погрешность счета - не более 0,5%.
Питание СГИ-100 от сети:
- напряжением - 220±22 В;
- частотой - 50±0,5 Гц.
Стенды СГИ-100 обеспечивают измерение параметров источников СВЧ колебаний соответствующего диапазона частот при их настройке или проверке.

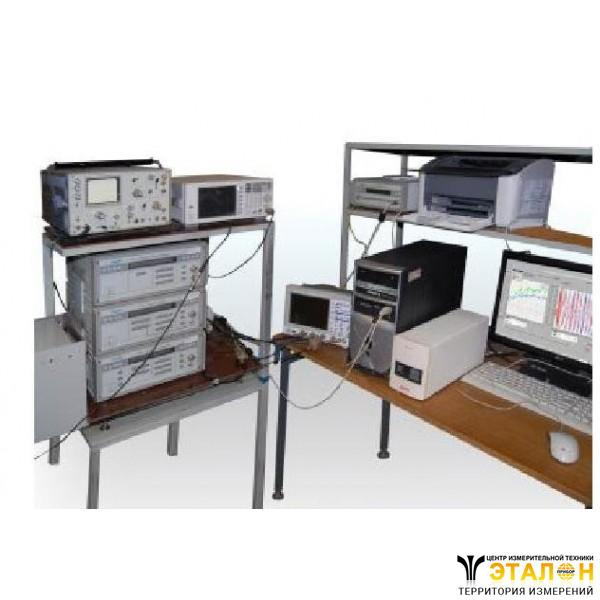

В состав стенда входят:
- ПГИ (прибор горячих измерений);
- СПИ (счетчик пропущенных импульсов);
- переносчик частоты (ПЧ);
- анализатор спектра;
- измеритель мощности;
- осциллограф;
- персональный комп’ютер.
Условия эксплуатации СГИ-100:
Температура окружающего воздуха - от 15° С до 35° С (от 288 К до 308 К).
Относительная влажность при 25° С - до 60%.
Атмосферное давление - 750±30 мм рт.ст.
