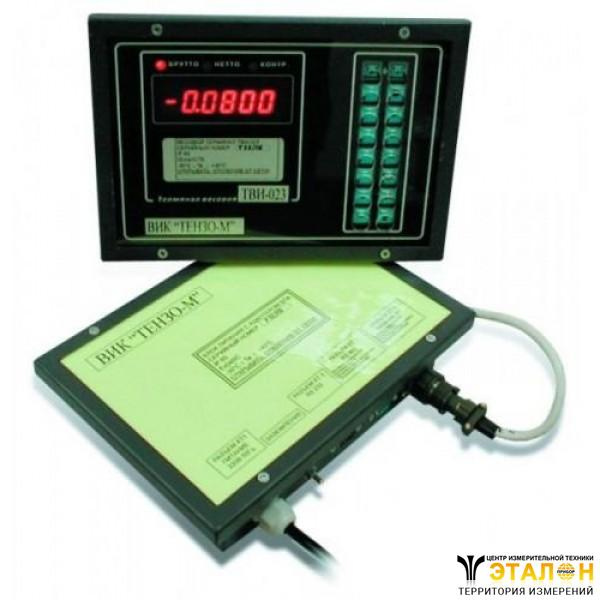

Весовой преобразователь ТВИ-023 (ТВИ 023, ТВИ023)
Взрывозащищённый весовой терминал ТВИ-023 предназначен для применения в процессах измерения статических и движущихся масс в составе весоизмерительных систем или весов, находящихся во взрывоопасных зонах или помещениях (кроме подземных выработок, шахт, рудников и их наземных строений, опасных по рудничному газу и/или пыли). Терминал ТВИ-023 сертифицирован на взрывоопасные газовые смеси группы IIC. ГОСТ Р 51330 99.
Терминал конструктивно выполнен из двух блоков: блок питания с адаптером (БПА), устанавливаемый в безопасной зоне, и, собственно, весовой терминал (ВТ), устанавливаемый в опасной зоне. Блок питания соединяется с весовым терминалом двумя кабелями: кабелем питания и кабелем интерфейса, соответствующего стандарту RS 485. Длина кабелей — до 200 м. Сетевое питание (220 В) подключается к БПА.
БПА с выходными искробезопасными электрическими цепями вида «i » имеют следующие маркировки взрывозащиты: [Ехia]IIC. БПА предназначен для питания ВТ напряжением постоянного тока с искробезопасными параметрами.
ВТ имеет маркировку взрывозащиты: 0ЕхiаIIСТ6 Х. ВТ предназначен для питания тензорезисторных датчиков напряжением постоянного тока; преобразования сигнала тензодатчика в цифровой код; отображения результатов взвешивания; обмена информацией с внешним устройством.
В комплекте с терминалами могут применяться серийно изготавливаемые тензодатчики производства «ЗАО ВИК «ТЕНЗО М», имеющие соответствующее разрешение на применение.
ТВИ-023 имеют программно-аппаратную совместимость с приборами ТВ-003/05Д с поддержкой соответствующих алгоритмов управления.
