Устройство используется для удержания стойки КИП в вертикальном положении в местности со слабой несущей способностью грунтов. Устойчивость достигается за счет закрепления стойки КИП на теле трубопровода.

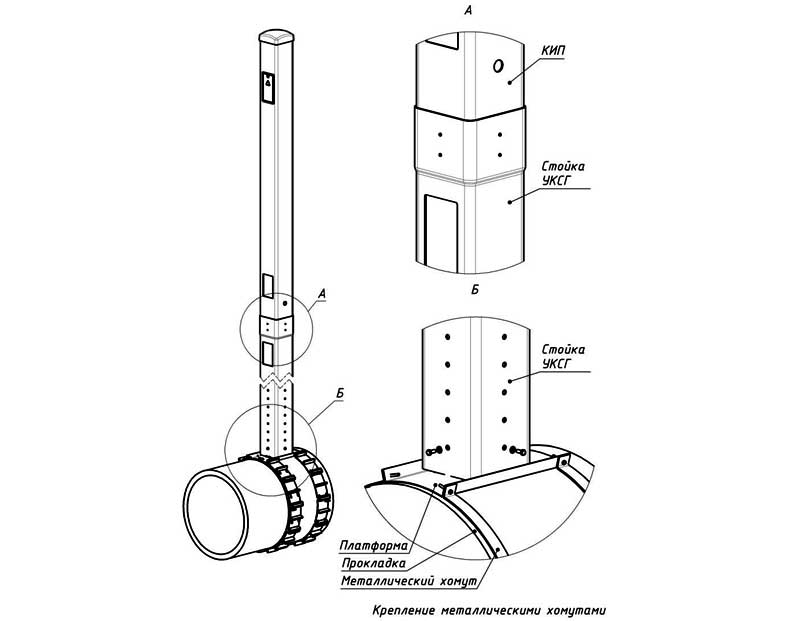

Схема №1 - конструкция УКСГ
Устройство состоит из металлической платформы 3, которая крепится на теле трубопровода 6 с помощью хомутов 4. Между трубопроводом и конструкцией установления ется прокладка, выполнена из стойкой резины 5. На металлическую платформу на верхней части трубопровода крепится пластиковый удлинитель 2. Удлинитель выполнен из пластикового профиля. Длина удлинителя составляет 1,0-2,5 м. и зависит от глубины залегания трубопровода.
Сечение профиля, с которого выполняется удлинитель, зависит от типа КИП, для которого применяется УКСГ. В нижней части удлинителя предусмотрено отверстие для ввода измерительных и силовых кабелей.

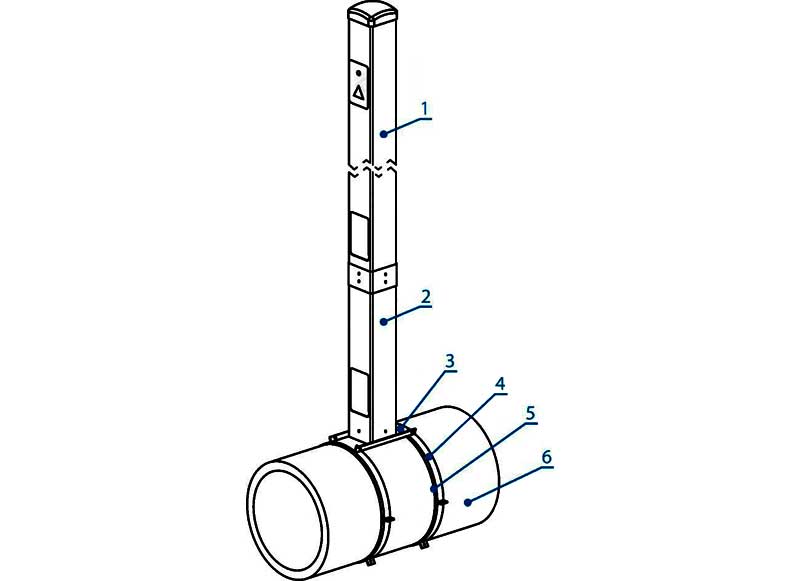

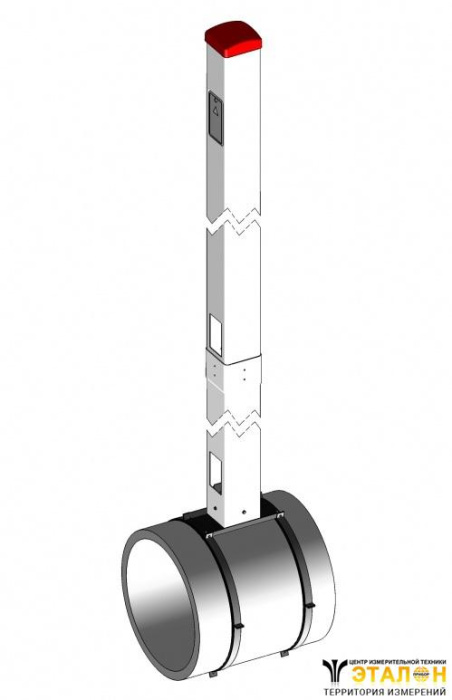

Схема №2 - КИП-МН ПВЕК с УКСГ
