Устройство контроля скорости УТКС-1М-031
Также это изделие может называться: УТКС 1М 031, УТКС1М031, ytkc-1m-031, ytkc 1m 031, ytkc1m031, utks-1m-031, utks 1m 031, utks1m031.
УТКС-1М-031 устройство контроля скорости предназначено для контроля за движением транспортерной ленты и отключения силовых цепей технологического оборудования при снижении скорости транспортера более чем 25%, сходе ленты или срабатывании датчиков нижнего и верхнего подпоров.

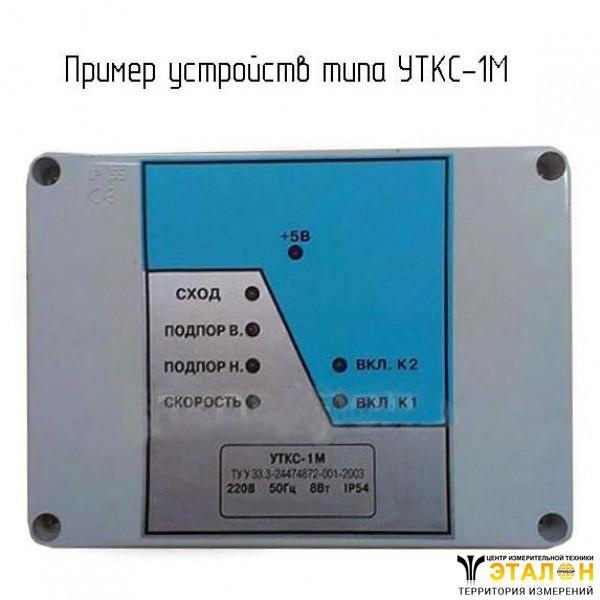

Устройства УТКС-1М-031 состоят из пластмассового корпуса, с установленными в нем печатной платой и трансформатором. На задней части корпуса расположены кронштейны для крепления устройства.
Условное обозначение:
Устройство УТКС-1М-031, где:
УТКС-1М - устройство контроля скорости.
0 - канал скорости отсутствует.
3 - модификация с внешней индикацией и дополнительными контактами выходных реле.
1 - каналы подпора (схода) присутствуют.
Технические характеристики УТКС-1М-031:
Напряжение питания - от 187 В до 242 В.
Потребляемая мощность - не более 5 Вт.
Нагрузочная способность контактов выходных реле:
- диапазон напряжений переменного тока, коммутируемого контактами реле - от 0 до 250 В;
- максимальный коммутируемый ток - не более 2 А.
Параметры канала для подключения датчиков скорости:
- вид входных сигналов - импульсные и однополярные;
- диапазон частот входных сигналов - от 1 Гц до 90 Гц;
- входное напряжение - от 10 В до 28 В.
Параметры канала для подключения датчиков подпора и схода:
- вид входного сигнала - постоянный ток;
- величина напряжения - от 10 В до 28 В.
Параметры выхода питания датчиков УТКС-1М-031:
- выходное напряжение постоянного тока - 24 В;
- допустимый ток нагрузки - не более 0,15 А.
Выдержка времени на запуск транспортера:
- при наличии импульсов от датчика скорости - не более 12 с;
- при отсутствии импульсов от датчика скорости - не более 4 с.
Величина снижения скорости от номинального значения, вызывающая срабатывание выходного реле - не более 25%.
Регулируемый диапазон установки минимальной длительности регистрируемого события по каналам подпора (схода) - от 0 до 17 с.
Степень защиты оболочки - IP55.
Температура окружающей среды - от -25º С до +40º С.
Габаритные размеры - 160×116×70 мм.
Масса - не более 1 кг.
Приборы обеспечивают:
- простоту настройки на номинальную скорость;
- контроль динамики начального разгона механизма;
- светодиодную индикацию процентов снижения скорости ленты;
- питание датчиков;
- удобный монтаж на ДИН-рейку;
- высокий уровень защиты от пыли и влаги.
Для работы с изделием применяются датчики различных типов:
- для контроля скорости - магнитоиндукционные (ДМ-2, ДМ-3, БКВ), индукционные (БТП, ВБИ, ДСТЛ), а также радиоволновые сигнализаторы;
- для контроля подпора - емкостные (ВБШ, ВБЕ) и мембранные (ДУС, СУМ).
Условия эксплуатации УТКС-1М-031:
Температура окружающей среды - от -25º С до +40º С.
Климатическое исполнение - умеренный и холодный климат (УХЛ3).
Принцип работы устройства заключается в анализе сигнала, поступающего от датчика скорости, частота которого пропорциональна скорости механизма, и анализе состояния датчиков подпора (схода).
Устройство УТКС-1М-031 регистрирует аварийное срабатывание датчика, только в случае, если сигнал удерживается в течении промежутка времени более продолжительного, чем минимальная длительность регистрируемого события.
