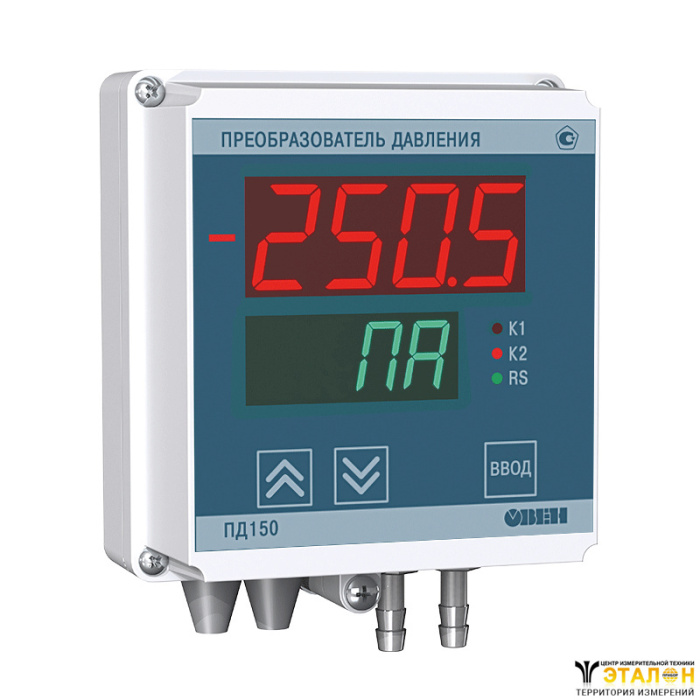

Преобразователь давления ОВЕН ПД150 совмещает функции первичного измерительного датчика и вторичного показывающего прибора и предназначен для контроля давления неагрессивных газов, в том числе горючих и дымовых. Формирует силовые управляющие и информационные сигналы на автоматику управления.
В котельных установках цифровой напоромер (тягонапоромер) ПД150 обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления уходящих газов в дымоходе.
В системах вентиляции и кондиционирования воздуха ПД150 применяется для измерения давлений и перепадов давления с целью контроля степени загрязнённости воздушных фильтров, а также контроля эффективности работы вентиляционных систем.
Также датчик давления ПД150 может применяться в испытательной, лабораторной технике и т.п.
Датчик ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (протокол Modbus) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).
Присоединение к процессу – штуцер «елочка» под трубку с внутренним диаметром 4–6 мм. Индикация отрицательной величины, положения релейных выходов и размерности/температуры на сенсоре. Выпускается в корпусах Н1 (настенный) и Щ1 (щитовой).
ОВЕН ПД150 работает по протоколам Modbus RTU и Modbus ASCII в режиме Slave. По сети RS-485 от датчика возможно получение значений измеряемого давления и температуры сенсора, а также настройка параметров работы силовых реле и конфигурирование преобразователя. Включена функция юстировки «нуля» и диапазона по эталонному давлению.
Диапазоны ДИВ до 100 кПа включительно симметричны относительно текущего атмосферного давления.
- Межповерочный интервал 5 лет.
- Универсальный источник питания 220В / 24В.
- Максимальная русификация индикации и меню настройки.
- Возможность калибровки «нуля» и диапазона по эталонному давлению.
- Индикация температуры сенсора, регулировка яркости индикации.
- Выходы: два электромагнитных реле (8 А) + RS-485 (Modbus RTU/ASCII) или 4…20 мА.
- Высокая точность измерений – от 0,25 % ВПИ
- Два вида исполнения: щитовое Щ1 и настенное Н1
Области применения
- Котельная автоматика: контроль линий подачи горючего газа и воздуха в котел, разряжения в топке, давления печных газов в дымоходе и т.п.
- Системы вентиляции: контроль засорения фильтров, наддува в «чистых» производственных помещениях.
- Испытательная и лабораторная техника.
Основные технические характеристики
Характеристика | Значение |
Питание | |
| Напряжение питания постоянного тока | 20 … 60 В (номинальное значение 24 В) |
Напряжение питания переменного тока | 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц |
Потребляемая мощность | 7,0 ВА |
Каналы измерения | |
Диапазон измеряемого давления | от 0,2 до 100,0 кПа |
Класс точности, не более | 0,25; 0,5; 1,0; 1,5 % от ВПИ |
Межповерочный интервал | 5 лет |
Перегрузочная способность | не менее 400 % от ВПИ |
Предельное давление перегрузки | не менее 700 % от ВПИ |
Период обновления результатов измерения, не более | 0,2 сек |
Дискретные выходы | |
Количество | 2 |
Тип | электромагнитное реле |
Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее | 1500 В |
| Максимальное коммутируемое напряжение, не более: | |
- для переменного тока | 250 В |
| - для постоянного тока | 30 В |
| Максимальное коммутируемый ток (cos =1), не более: | |
- для напряжения переменного тока | 5 А |
| - для напряжения постоянного тока | 10 А |
Диапазон задания уставок срабатывания дискретных выходов от ДИ | от 1 до 99 % |
Гистерезис уставок от ДИ | от 0 до 50 % |
Интерфейс RS-485 | |
Скорость обмена | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек |
Протоколы связи | Modbus RTU, Modbus ASCII |
Входное сопротивление | 12 кОм (стандартная нагрузка) |
Тип используемого кабеля | экранированная витая пара |
Длина линии связи, не более | 1200 м |
Аналоговый выход | |
| Тип выходного сигнала | постоянный ток от 4 до 20 мА |
| Схема подключения | 2-проводная «токовая петля» |
| Максимальное сопротивление нагрузки, Ом | 1000 ±1 % |
| Разрешающая способность, мкА, не более | 10 |
Конструктивное исполнение | |
Тип присоединительного штуцера | штуцер «елочка» под трубку с внутренним диаметром 4-7 мм |
Габаритные размеры | 105×137×65 мм |
Масса прибора, не более | 0,4 кг |
Степень защиты корпуса | IP54 |
Надежность | |
Средний срок службы, не менее | 12 лет |
Гарантийный срок службы | 2 года |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: от - 20 до +60 °С.
- Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
- Атмосферное давление – от 84 до 106,7 кПа.
Схемы подключения

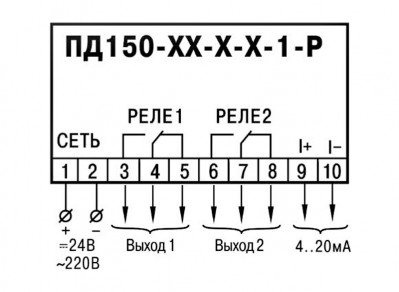

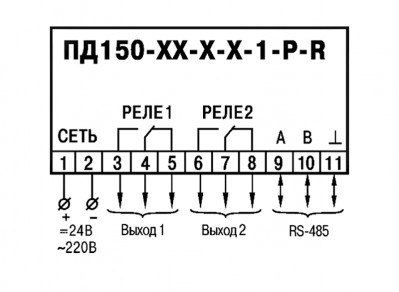

Схема назначения контактов преобразователя
Комплект поставки
- Преобразователь давления ПД150
- Краткая инструкция
- Паспорт и Гарантийный талон
- Комплект монтажных частей согласно типа корпуса
