Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок. Относятся к ГСП.
Выпускаются по СНИЦ 405.153.005 ТУ.
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС.
Имеется Сертификат об утверждении типа средств измерения, лицензия на выпуск и ремонт, Сертификат соответствия по добровольной сертификации.
Межповерочный интервал – 1 год.
Обозначение при заказе термометра с пределами измерения от 0 до +120 оС, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой, диаметром термобаллона 16 мм: «ГСП. ТКП-100Эк(0-120)-2,5-6,0-В-16 СНИЦ 405.153.005 ТУ».
Технические характеристики
Обозначение термометров | Пределы измерений, °С | Заполнитель термосистемы | Класс точности | Диаметр термобаллона, мм | Длина соединительного капилляра, L м | Длина погружения термобаллона мм | Вид защитной оболочки капилляра | Масса, не более, кг |
ТКП-100Эк | -25...+75 0...120 100...200 200…300 | Хладон 22 Метил хлористый Ацетон Толуол | 1,5 2,5 | 12 16 | 1,6; 2,5; 4,0; 6,0; 10,0 | 160, 200, 250, 315, 400 | медная-А полиэти-леновая-В | 2,5 |
16 | медная-А |
Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц. Разрывная мощность контактов сигнализирующего устройства, 30 ВА.
Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа .
Средний срок службы, не менее 10 лет.

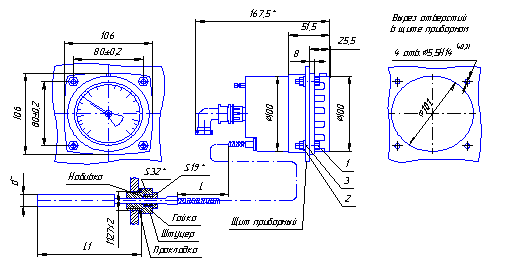

Габаритные и присоединительные размеры термометров ТКП-100Эк |
Схема внешних электрических соединений термометра |
Защитная гильза в комплект поставки не входит, изготавливается по спец. заказу.
