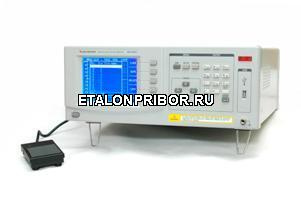

АМ-3083 тестер

Функциональные возможности тестера АМ-3083:

• Результат испытания отображается в виде токовой осциллограммы импульсного отклика в режиме напряжение, время и частота и сравнения ее с эталонной формой 4-мя способами:
• Сравнение по размеру площади (AREA SIZE)
• Метод основан на том факте, что размер площади колебания пропорционален потерям энергии в обмотке, вызванных коротким замыканием между слоями.
• Сравнение по отличию площадей (DIFFERENTIAL AREA)
• Размер части отличия площадей отражает значение индуктивности и потерь полной энергии. Метод особенно эффективен, когда индуктивность между эталонной обмоткой и тестируемой различна и является основной причиной проблем.
• Сравнение коронного разряда (CORONA DISCHARGE)
• АМ-3083 обнаруживает высокочастотную энергию (мощность, интенсивность) коронного разряда Возникновение коронного разряда говорит о появлении в изоляции межрядовых пробоев обмоток трансформатора, что приводит к искрению части обмотки, уменьшению индуктивного сопротивления катушек, повышению плотности тока в обмотке, росту tg δ и дополнительному разогреву диэлектрика (трансформаторного масла).
• Сравнение по отличию периодов (PHASE DIFFERNTIAL)
• АМ-3083 измеряет разницу периодов эталонного и тестируемого колебаний, характеризующую потери энергии на нагрев проводов обмотки, обладающих активным сопротивлением, на излучение электромагнитных волн в окружающее пространство и потери в диэлектриках.
• Меню настройки параметров измерений позволяет выбрать один или несколько способов тестирования, цикличность испытаний, указать область сравнения эталонной и текущей осциллограмм, допустимое значение разницы между сигналами, выставить величину выходного импульсного напряжения, режим синхронизации, уровень запуска и длительность задержки.
• После проведения каждого теста или серии тестов предусмотрена возможность сохранить полученные результаты в файл и получить статистику результатов серии испытаний. USB-диск может быть присоединен для сохранения эталонных колебаний и измерительных параметров. Функция загрузки из файла позволяет хранить целую базу эталонных характеристик и оперативно проводить испытания разного оборудования.

Технические характеристики тестера АМ-3083:

• Выходное импульсное напряжение: 300 В … 3000 В;

• Разрешение 50 В;

• Тестовый импульс энергии: < 90 мДж;

• Индуктивность: менее 10 мкГн;

• ЖК-дисплей, 320 х 240 точек;

• Область отображения формы сигнала: 240 х 200 точек;

• Входное сопротивление: 10 Мом;

• Скорость измерения: 5.5 измер./сек. (дисплей формы сигнала выключен)
  3.3 измер./сек. (дисплей формы сигнала включен);

• Измерение формы сигнала: напряжение, время, частота;

• Графическое отображение формы сигнала;

• Функция ZOOM для обработки диаграмм;

• Внутренняя память на 60 значений, более 500 значений на USB–диск;

• Функция вывода статистики полученных данных;

• Режим синхронизации: внутренний/ручной/External/Bus;

• Программируемый уровень запуска;

• Интерфейсы: RS-232, Handler, GPIB(опция);

• Блокировка клавиатуры паролем;

• Рабочая температура: 0 ... +40 °С при относительной влажности не более 90%;

• Питание: 198 В … 242 В (47,5 Гц … 63 Гц);

• Мощность: 40 ВА;

• Габаритные размеры: 350 х 135 х 400 мм;

• Масса: 7,2 кг.

Комплект поставки АМ-3083:

• Прибор
• Комплект измерительных щупов
• Интерфейсная плата Handler
• Педаль
• Руководство по эксплуатации
