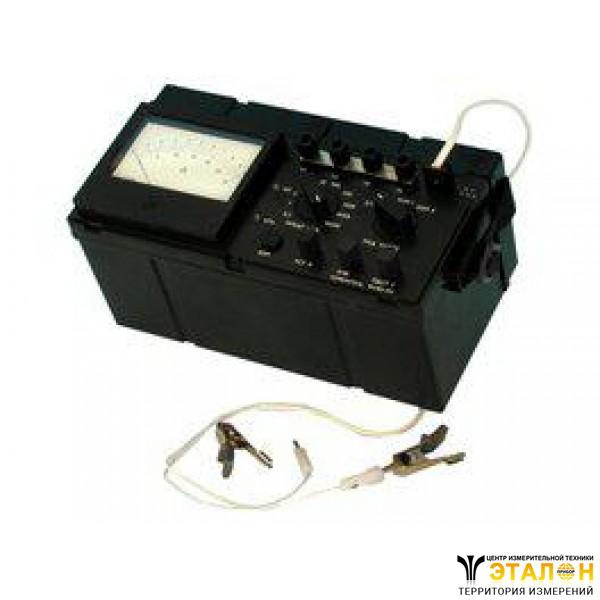

Измеритель сопротивления заземления Ф4103-М1 (Ф4103М1, Ф4103 М1)
Для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).
Класс точности – 2,5 и 4 (в зависимости от диапазона измерения).
Питание – элемент (R20, RL20) 9 шт.
Частота оперативного тока – 265-310 Гц.
Измеритель сопротивления Ф4103-М1 заземления предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).
Измерители сопротивления заземления Ф4103-М1 являются безопасными. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей.
Технические данные
Диапазон измерений, Ом | Диапазон допустимых значений сопротивления электродов, кОм |
Потенциальных Rп1, Rп2 или их суммарное сопротивление (Rп1+Rп2) | Токовых Rт1, Rт2 или их суммарное сопротивление (Rт1+Rт2) |
0-0,3 Ом; 0-1 Ом | 0-2кОм | 0-1кОм |
0-3 Ом; 0-10 Ом; | 0-6кОм | 0-3кОм |
0-30 Ом; 0-100 Ом; 0-300 Ом; 0-1000 Ом; 0-3000 Ом; 0-15000 Ом | 0-12кОм | 0-6кОм |
Примечание. Rп1, Rп2, Rт1, Rт2 – условные обозначения сопротивлений электродов подключаемых к соответствующим зажимам.
Класс точности 4,0 на 0-0,3 Ом и 2,5 на остальных диапазонах.
Пределы допускаемой основной приведенной погрешности ±4% на диапазоне 0-0,3 Ом и ±2,5% на остальных диапазонах от конечного значения диапазона измерения.
Частота измерительного тока находится в пределах 265-310Гц.
Переменное напряжение на зажимах Т1 и Т2 при разомкнутой внешней цепи не более 36В.
Электропитание прибора Измеритель сопротивления заземления Ф4103-М1 осуществляется от девяти встроенных элементов 373.А373, (R20, L, R20) или от внешнего источника постоянного тока напряжением от 11,5 до 15В. Ток потребления источника не более 160мА. Время установления рабочего режима не более 10с.
Продолжительность непрерывной работы прибора Измеритель сопротивления заземления Ф4103-М1 при питании от внешнего источника неограниченна.
Продолжительность непрерывной работы от встроенного источника питания ограничивается емкостью электрохимического источника тока.
Габаритные размеры 305х125х155 мм.
Масса измерителя не более 2,2 кг.
