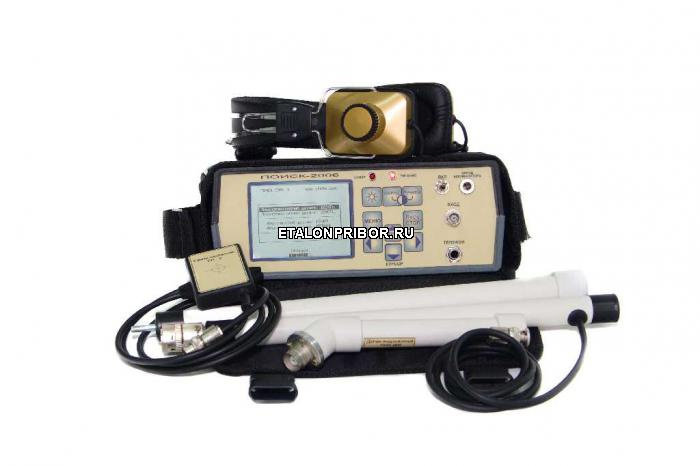

ПОИСК-2006М - Приемник

Описание:

Приемник ПОИСК-2006м (в дальнейшем - приемник) предназначен для поиска повреждений любого типа в любых силовых кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами.

Приемник может быть использован:

• для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (МП вида ИП);
• для определения электроакустическим методом места повреждения подземных силовых кабелей приглухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ);
• для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей;
• определения мест плохого контакта оболочки с кабельной муфтой;
• определения трассы кабеля и поиска места повреждения индукционным методом;
• определения глубины залегания кабеля;
• определения места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом;
• определения места утечки в изоляции жилы низковольтного кабеля на грунт потенциальным методом.

1.2. Приемник предназначен для работы в составе передвижных электротехнических лабораторий, имеющих в своем составе генератор электроакустических ударных волн (ГАУВ) с параметрами:

• емкость накопителя для определения места повреждения вида ГОЗ-300-400 мкФ.
• при зарядном напряжении 5-10 кВ;
• частота импульсов 0,2-1 Гц.

Этот вариант ГАУВ пригоден для поиска повреждений типа ГОЗ.

Для определения повреждений типа ИП - емкость накопителя может быть снижена до 1-5 мкФ.

Кроме этого для трассировки испытуемого кабеля ( т.е. определения трассы прокладки кабеля на местности) требуется генератор звуковой частоты мощностью не менее 20 Вт с окварцованными частотами от 160 до 10000 Гц ( например, генератор ГЗЧ-2500).

Для определения мест повреждения в кабелях типа межфазное замыкание потребуется генератор звуковой частоты, частотой 160-10000 Гц, мощностью от 100Вт (например, ГЗЧ-2500)/

• 1.3. Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от -20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре ЖКИ и источника питания.

2.1 Общие данные

• 2.1.1 Методы поиска повреждения – электроакустический импульсный и индукционный.
• 2.1.2 Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая ( по звуку в головных телефонах).
• 2.1.3 Наибольшая глубина залегания кабеля при определении его трассы, м, - 10
• 2.1.4 Погрешность определения трассы кабеля
• (при глубине залегания 1 м), м, не более , - ±0,05
• 2.1.5 Наибольшая глубина залегания кабеля при поиске повреждений:
• электроакустическим методом, м, – 5;
• индукционным методом (режим «петли») - 3;
• 2.1.6 Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:
• электроакустическим методом, м, - ±0,25;
• индукционным методом (режим «петли») м, - ±1

2.2 Параметры усилителя акустики

• 2.2.1 Коэффициент усиления дБ – регулируемый от 0 до 100
• 2.2.2 Количество ступеней регулировки - 100
• 2.2.3 Полоса пропускания по уровню 3 дБ, Гц – 150 –3000
• 2.2.4 Входное сопротивление, МОм, - 1
• 2.2.5 Уровень шумов (размах), приведенный к входу, мкВ, не более - 6

2.3 Параметры усилителя синхронизации

• 2.3.1 Коэффициент усиления усилителя дБ – регулируемый от 0 до 66
• 2.3.2 Количество ступеней регулировки - 66
• 2.3.2 Полоса пропускания по уровню -3 дБ, кГц – от 1 до 20
• 2.3.3 Чувствительность к импульсному магнитному полю, мА/м, не менее - 5

2.4 Параметры индукционного приемника

• 2.4.1 Частоты настройки, Гц, 160 до 10000
• 2.4.2 Предельная чувствительность к магнитному полю при отношении
• сигнал/шум 6 дБ, мкА / м, не более 50
• 2.4.3 Полоса пропускания цифрового фильтра, Гц, не более:
• по уровню -3 дБ: 9
• по уровню -20 дБ: 10

2.5 Источник питания – 5 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 А·ч.

• Номинальное напряжение питания, В 6
• Потребляемый ток , мА, 70-190
• Продолжительность работы без подзарядки, час, 10 - 20
• В приемнике имеется возможность оперативного контроля напряжения питания.
• Приемник комплектуется адаптером зарядного устройства с питанием от сети 220В/50Гц.
• Время заряда полностью разряженного аккумулятора – 10-12 часов.

Таблица 1

• 2.7 Приемник с принадлежностями переносится и эксплуатируется в двух укладочных сумках. Общий вес приемника в комплекте – не более 2 кг.
