Тип разъема | Разъем Hirose |
---|---|
Ось/тип | 32 шт. |
Тип реле | NYP24W-K [TAKAMISAWA (Fujitsu)] |
Напряжение катушки реле | 24 В пост. тока@(=) ±10% |
Логика входа | PNP |

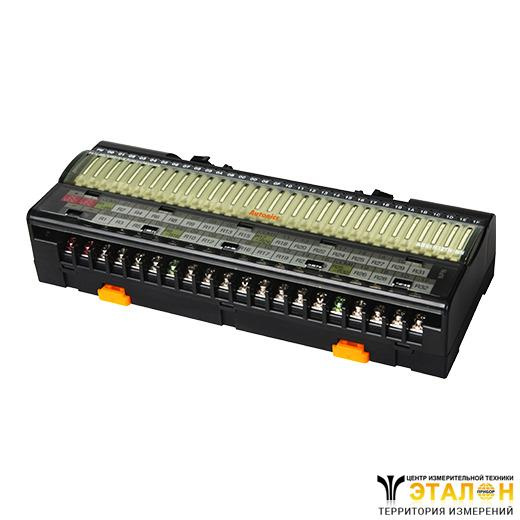

Тип | Релейные клеммные блоки |
Электропитание | 24 В пост. тока@(=) ±10% |
---|---|
Номинальное напряжение нагрузки и ток нагрузки | 250 В перем. тока, 2 А, 30 В пост. тока, 2 А (2A/1 , 8A/1 COM) |
Потребляемый ток | ≤ 8.5мА/≤ 13.5мА |
Применяемые реле | NYP24W-K [TAKAMISAWA (Fujitsu)] |
Количество точек срабатывания реле | 32 точки (8 точек/1 COM) |
Пины коннектора | 40-конт. |
Индикатор | Индикатор питания: красный светодиод,Индикатор режима работы и отключения: синий светодиод |
Допустимые размеры проводов | AWG22-16 (0,30–1,25 мм2) |
Сопротивление изоляции | ≥ 1000 МОм (при 500V DC по мегаомметру) |
Диэлектрическая прочность между контактами катушки | 2000V AC 50/60Гц в течение 1 минуты |
Диэлектрическая прочность между одинаковыми контактами | 750V AC 50/60Гц в течение 1 минуты |
Температура окружающей среды | -15…+55°C, при хранении: -25…+65°С |
Влажность окружающей среды | Относительная влажность 35-85%, при хранении: 35-85% |
Материалы | КОРПУС: MPPO, основание: полиамид 66 (G25%), контактные штырьки: латунь |
Сертификаты | @(CE) @(UL_LISTED) |
Масса | Прибл. 463 г (прибл. 370 г) |
Нагрузочная способность контактов реле для резистивной нагрузки. Потребляемый ток ≤8,5 мА: Потребляемый ток одного реле, в том числе ток СИД. Потребляемый ток ≤13,5 мА: Потребляемый ток, в том числе ток светодиода при «номинальном напряжении и токе нагрузки». ABS-H32□□-NN(PN) не имеет перемычек. За исключением номинального напряжения нагрузки 30 В пост. тока для @(UL_LISTED). Вес указан с учетом веса упаковки. В скобках указан вес устройства без упаковки. Условия окружающей среды указываются для условий без замерзания или конденсации
