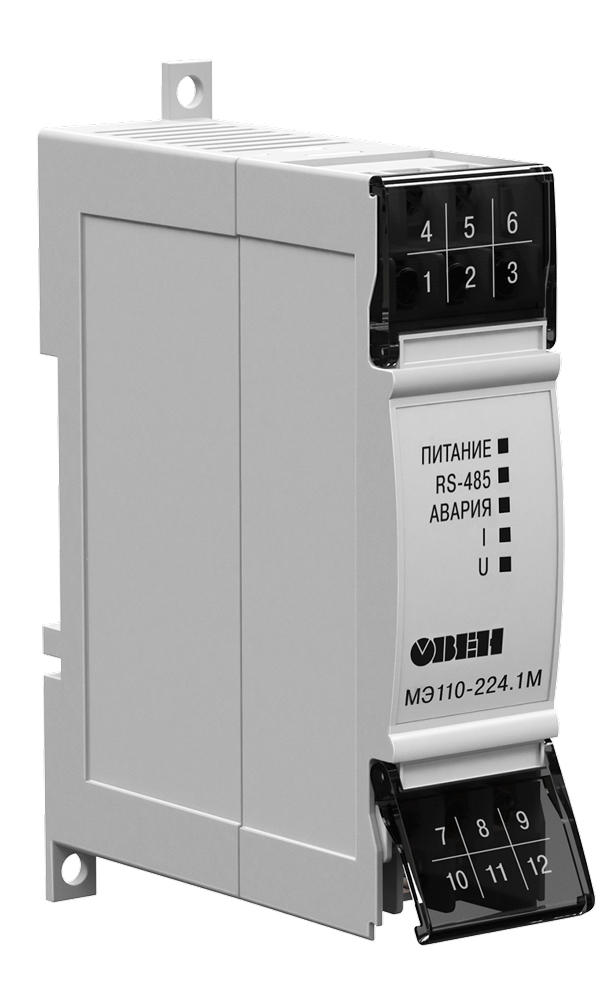

МЭ110 модули измерения параметров электрической сети
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Модули предназначены для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях и передачи результатов измерений в сеть RS-485.
Коммуникационные возможности | |
Интерфейс | RS-485 |
Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
Скорость обмена по RS-485 | 2400…115200 бит/с |
- Модификации для одно- и трехфазных сетей
- Расширенный температурный диапазон рабочих температур от -20 до +55 °С
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Основные технические характеристики

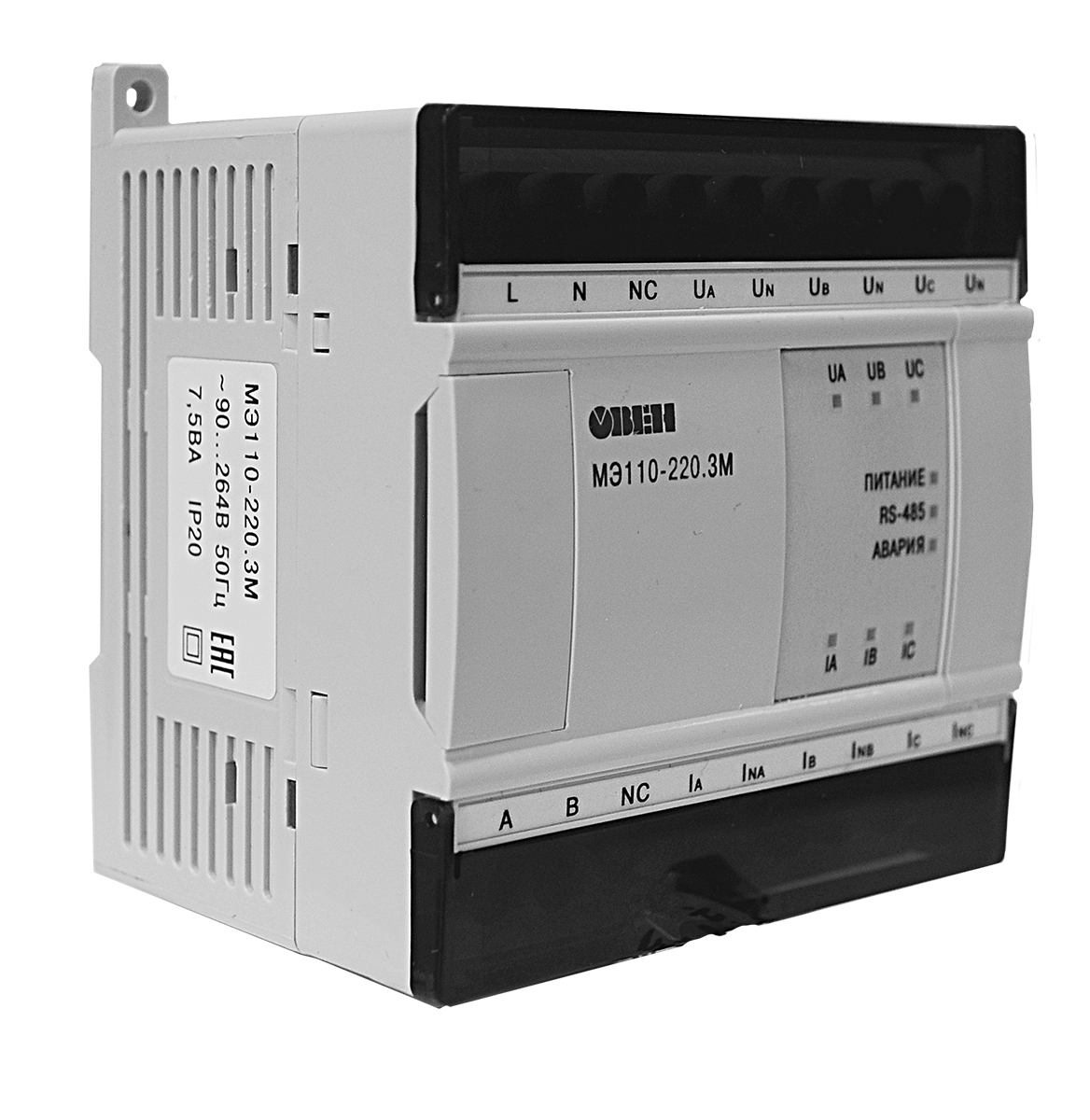

Модификация | МЭ110-224.1Т | МЭ110-224.1Н | МЭ110-224.1М | МЭ110-220.3М | ||
|  |  |  |  | ||
Входы | ||||||
Количество каналов измерения | 1 | 1 | 1 | 3 | ||
Время опроса входа | не более 1 с | |||||
Измерение фазного напряжения | ||||||
Входной сигнал | действующее значение | – | ~(40…400) В, 45…65 Гц
| ~(1…400) В, 45…65 Гц | ||
с использованием внешних трансформаторов напряжения | – | ~(4×10-2…4×106) В, 45…65 Гц | ~(1×10-3…4×106) В, 45…65 Гц | |||
Максимально допустимое значение, не более 1 с | – | 800 В | ||||
Основная приведенная погрешность | – | ±0,5 % | ±0,25 % | |||
Разрешающая способность | – | 0,1 В | ||||
Входное сопротивление | – | не менее 500 кОм | ||||
Измерение линейного напряжения (межфазного) | ||||||
Входной сигнал | действующее значение | – | ~(2…580) В, 45…65 Гц | |||
с использованием внешних трансформаторов напряжения | – | ~(2×10-3…5,8×106) В, 45…65 Гц | ||||
Максимально допустимое значение, не более 1 с | – | 800 В | ||||
Основная приведенная погрешность | – | ±0,5 % | ||||
Разрешающая способность | – | 0,1 В | ||||
Входное сопротивление | – | не менее 500 кОм | ||||
Измерение силы тока | ||||||
Входной сигнал | действующее значение | 0,02…5 А | – | 0,02…5 А | 0,005…5 А | |
с использованием внешних трансформаторов напряжения | 2×10-5…5×105 А | – | 2×10-5…5×105 А | 5×10-6…5×104 А | ||
Максимально допустимое значение, не более 1 с | – | 10 А | ||||
Основная приведенная погрешность | ±0,5 % | – | ±0,5 % | ±0,25 % | ||
Разрешающая способность | – | 0,001 А | ||||
Входное сопротивление | – | не более 0,01 Ом | ||||
Измерение полной, активной и реактивной мощности | ||||||
Входной сигнал | действующее значение | – | 0,02…2 кВА (кВт, кВАр) | |||
с использованием внешних трансформаторов напряжения/тока | – | 8×10-5…2×104 кВА (кВт, кВАр) | 2×10-7…2×1011 кВА (кВт, кВАр) | |||
Основная приведенная погрешность | – | ±1,0 % | ±0,5 % | |||
Разрешающая способность | – | 1 кВА (кВт, кВАр) | ||||
Измерение частоты первой гармони | ||||||
Действующая частота первой гармоники | – | 45…65 Гц | ||||
Основная приведенная погрешность | – | ±0,5 % | ±0,15 % | |||
Разрешающая способность | – | 0,01 Гц | ||||
Измерение коэффициента мощности (cos φ) | ||||||
Диапазон измерения (рабочем диапазоне мощности) | – | 0…1 | ||||
Основная погрешность | – | ±2,0 % при мощности ±3,0 % при мощности ≥30 ВА | ±1,0 % | |||
Разрешающая способность | – | 0,01 | ||||
Измерение фазового угла | ||||||
Диапазон измерения (рабочем диапазоне мощности) | – | 10…170 ° | ||||
Основная погрешность | – | ±0,4 % | ||||
Разрешающая способность | – | 1 ° | ||||
Питание | ||||||
Тип питания | универсальное ~230 В/=24 В | ~230 В | ||||
Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц | ||||
Потребляемая мощность | не более 5 ВА | не более 4 ВА | не более 5 ВА | не более 7,5 ВА | ||
Конструктивное исполнение | ||||||
Габаритные размеры | (110×76×27) ±1 мм | (96×73×110) ±1 мм | ||||
Степень защиты | IP20 | |||||
Монтаж | на DIN-рейку / на стену | |||||
Условия эксплуатации | ||||||
Температура окружающего воздуха | -20…+55 °С | |||||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||||
Комплектность | ||||||
Модуль | 1 шт. | |||||
Паспорт / Гарантийный талон | 1 экз. | |||||
Руководство по эксплуатации | 1 экз. | |||||
Компакт-диск с программным обеспечением | 1 шт. | |||||
Схемы подключения
МЭ110-224.1Т | МЭ110-224.1Н | МЭ110-224.1М | МЭ110-220.3М |
Общий чертеж | |||
– | – | – |  |
Схема подключения прибора к однофазной сети | |||
 |  |  | – |
Схема подключения прибора к однофазной сети через согласующий трансформатор | |||
 |  |
| – |
Подключение прибора к трехфазной сети | |||
– | – | – |  |
Подключение прибора к трехфазной сети через согласующие трансформаторы | |||
– | – | – |  |
