МУ110-224.6У
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Модули предназначены для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
Коммуникационные возможности | |
Интерфейс | RS-485 |
Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
Скорость обмена по RS-485 | 2400…115200 бит/с |
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Основные технические характеристики
Модификация | МУ110-224.8И | МУ110-224.6У |
|  |  |
Выходы | ||
Количество выходов | 8 AO | 6 AO |
Тип выходов | 4…20 мА | 0…10 В |
Характеристики аналоговых выходов (AO) | ||
Предел основной приведенной погрешности ЦАП | ±0,5% | |
Разрядность ЦАП | 10 бит | |
Сопротивление нагрузки, подключаемой к выходу | 0…1300 Ом | не менее 2 кОм |
Диапазон напряжений питания выхода | 10…36 В | 12…36 В |
Питание | ||
Тип питания | универсальное ~230 В/=24 В | |
Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | |
Потребляемая мощность | не более 6 ВА | |
Конструктивное исполнение | ||
Габаритные размеры | (63×110×75) ±1 мм | |
Степень защиты | IP20 | |
Монтаж | на DIN-рейку / на стену | |
Условия эксплуатации | ||
Температура окружающего воздуха | -10…+55 °С | |
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |
Комплектность | ||
Модуль | 1 шт. | |
Паспорт / Гарантийный талон | 1 экз. | |
Руководство по эксплуатации | 1 экз. | |
Компакт-диск с программным обеспечением | 1 шт. | |

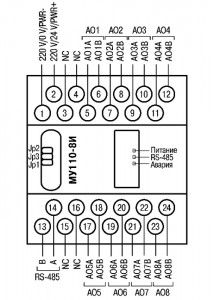

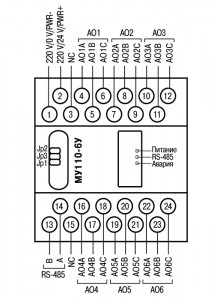

Схемы подключения
Общий чертеж

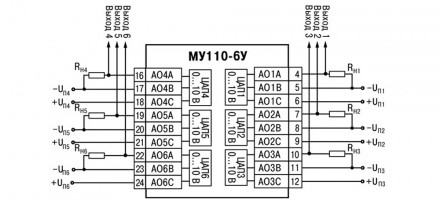

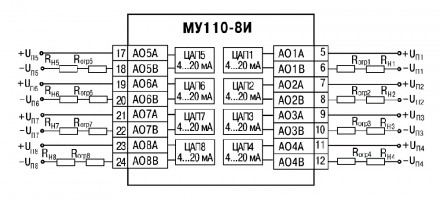

Схема подключения к выходным элементам
