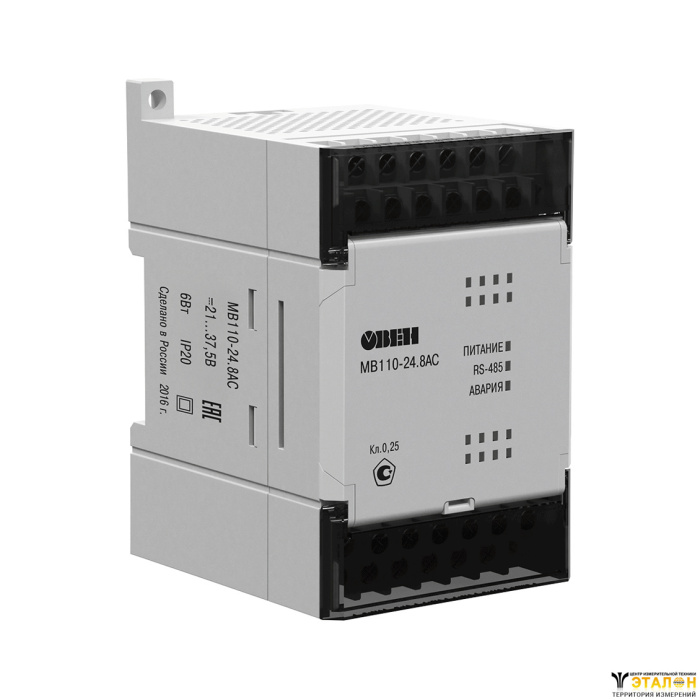

МВ110-24.8АС
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Модули предназначены для измерения унифицированных аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
Коммуникационные возможности | |
Интерфейс | RS-485 |
Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
Скорость обмена по RS-485 | 2400…115200 бит/с |
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола (только для МВ110-8АС)
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В) (только для МВ110-2АС)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Основные технические характеристики
Модификация | МВ110-224.2АС | МВ110-24/220.8АС | |
|  |  | |
Входы | |||
Количество входов | 2 AI | 8 AI | |
Типы поддерживаемых сигналов | унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…10 В | ||
Характеристики аналоговых входов (AI) | |||
Предел основной приведенной погрешности | ±0,25% | ||
Разрядность АЦП | 10 бит | ||
Время опроса одного входа | не более 5 мс ±2 % | ||
Входное сопротивление для унифицированных сигналов | тока 0(4)…20 мА | 130…250 Ом | |
тока 0…5 мА | 130…500 Ом | ||
напряжения 0…10 В | не менее 200 кОм | ||
Внешний резистор для измерения тока | не требуется | ||
Питание | |||
Тип питания | универсальное ~230 В/=24 В | зависит от модификации | |
Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | МВ110-220.8АС: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.8АС: =18…30 В (номинальное =24 В) | |
Потребляемая мощность | не более 6 ВА | не более 8 ВА | |
Напряжение встроенного источника питания | =24 ±3 В | =24 ±3 В (только для модификации МВ110-220.8АС) | |
Ток встроенного источника питания | не более 180 мА | не более 180 мА | |
Конструктивное исполнение | |||
Габаритные размеры | (63×110×75) ±1 мм | ||
Степень защиты | IP20 | ||
Монтаж | на DIN-рейку / на стену | ||
Условия эксплуатации | |||
Температура окружающего воздуха | -10…+55 °С | ||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||
Комплектность | |||
Модуль | 1 шт. | ||
Паспорт / Гарантийный талон | 1 экз. | ||
Руководство по эксплуатации | 1 экз. | ||
Компакт-диск с программным обеспечением | 1 шт. | ||
Схемы подключения
Общий чертеж
Схема подключения к прибору двухпроводных первичных преобразователей
Схема подключения к прибору трехпроводных первичных преобразователей
