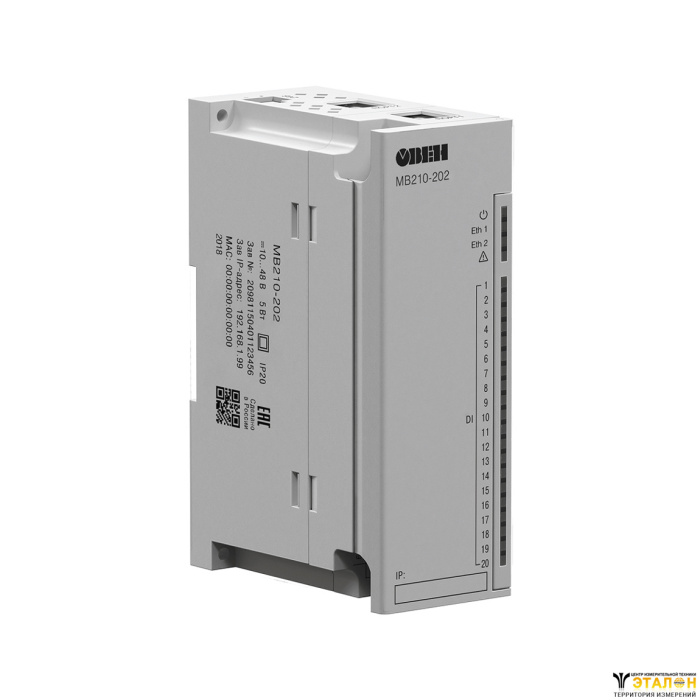

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.
Коммуникационные возможности | |
Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
Протоколы обмена | Modbus TCP (до 4-х одновременных соединений) MQTT (в разработке) SNMP (в разработке) |
- Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202)
- Подключение дискретных сигналов ~230 В (только МВ210-221):
- Определение наличия или отсутствия напряжения в сети
- Диагностика обрыва фазы в трехфазной сети
- Контроль чередования фаз
- Подсчет наработки (моточасов)
- Счетчик количества включений напряжения
- Время последнего включения и выключения напряжения на входе
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование

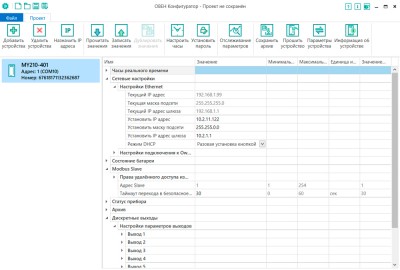

Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Полный состав линейки Мх210
Основные технические характеристики
Модификация | МВ210-202 | МВ210-204 | МВ210-221 | |
Входы | ||||
Количество входов | 20 DI | 9 + 6 DI | ||
Тип входов |
|
|
| |
Характеристики дискретных входов (DI) | ||||
Гальваническая развязка входов | – | |||
Режимы работы |
|
| Для сигналов ~230 В:
Для сигналов =24 В:
| |
Макс. частота входного сигнала | определение логического уровня | 400 Гц | ||
подсчет числа импульсов | 100 кГц (только 1 – 8 DI) | 400 Гц | ||
измерение частоты | 100 кГц (только 1 – 8 DI) | – | ||
обработка сигналов энкодера | 100 кГц | – | ||
Мин. длительность импульса | 5 мкс (1 – 8 DI) | 1 мс | ||
1 мс (9 – 20 DI) | ||||
Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу | – | не более 100 Ом | ||
Ток «логической единицы» | не менее 5,5 мА | – | ||
Ток «логического нуля» | не более 1,2 мА | – | ||
Напряжение «логической единицы» | 8,8…30 В | – | ||
Напряжение «логического нуля» | 0…6,1 В | – | ||
Питание | ||||
Напряжение питания | =10…48 (номинальное =24)В | |||
Потребляемая мощность | не более 4 Вт при питании =24 В | не более 5 Вт при питании =24 В | ||
Защита от переполюсовки | есть | |||
Тип питания часов реального времени | батарея CR2032 | |||
Конструктивное исполнение | ||||
Габаритные размеры | (123×83×42)±1мм | |||
Степень защиты | IP20 | |||
Монтаж | на DIN-рейку / на стену | |||
Средний срок службы | 10 лет | |||
Масса | не более 0,4 кг | |||
Условия эксплуатации | ||||
Температура окружающего воздуха | -40…+55 °С | |||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | |||
Комплектность | ||||
Модуль | 1 шт. | |||
Паспорт и гарантийный талон | 1 экз. | |||
Краткое руководство по эксплуатации | 1 экз. | |||
Кабель патч-корд UTP 5e 150 мм | 1 шт. | |||
Клемма питания 2EGTK-5-02P-14 | 1 шт. | |||
Заглушка Ethernet | 1 шт. | |||
Схемы подключения
МВ210-202 | МВ210-204 | МВ210-221 |
Общий чертеж | ||
 |  | |
Схема подключения датчиков «сухие контакты» | ||
| - |  |  |
Схема подключения контактных датчиков | ||
 | - | - |
Схема подключения дискретных сигналов ~230 В | ||
- | - | Однофазные цепи Трехфазные цепи
|
Схема подключения датчиков n-p-n типа | ||
 |  | |
Схема подключения датчиков p-n-p типа | ||
 | – | – |
Схема подключения энкодера n-p-n типа | ||
 | – | – |
Схема подключения энкодера p-n-p типа | ||
 | – | – |
