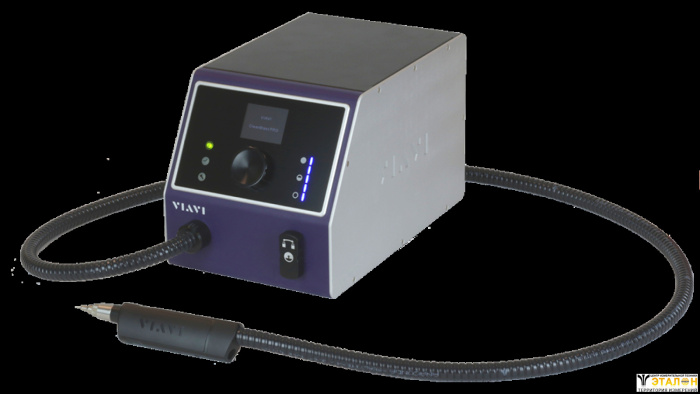

VIAVI CleanBlastPRO - это автоматизированная система очистки торцевой поверхности волокна с помощью растворителя и воздуха от VIAVI Solutions, с возможностью использования различных типов насадок для очистки коннекторов (SC, LC, FC, ST, E2000, MPO, MPX, MT, SMA, HMFOC, SN, CS и др.).
Области применения VIAVI CleanBlastPRO
- производство оптических компонентов;
- кабельное производство;
- сборка оптических систем.
Ключевые особенности VIAVI CleanBlastPRO
- использует точную бесконтактную обработку в последовательности «воздух-растворитель-воздух» для удаления загрязнений;
- широкий выбор прецизионных чистящих насадок для разных типов волоконно-оптических разъемов;
- высокоэффективная система воздушного фильтра;
- удобное управление растворителем;
- дополнительные присоединения второй ёмкости воздуха, педали и удлинителя на задней панели.

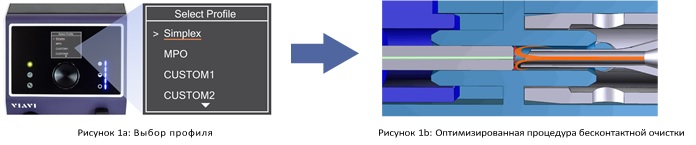

Оптимизация рабочего процесса очистки коннекторов:
CleanBlastPRO обеспечивает пользователям контроль над процессом очистки за счёт контроля подачи жидкости растворителя и воздуха.
- специальные профили очистки оптимизированы для различных типов разъёмов. Каждый профиль обеспечивает определённую точность подачи воздуха и растворителя с точностью до миллисекунды;
- CleanBlastPRO имеет встроенную систему контроля состояние прибора, которая позволяет своевременно обеспечивать необходимое тех. обслуживание;

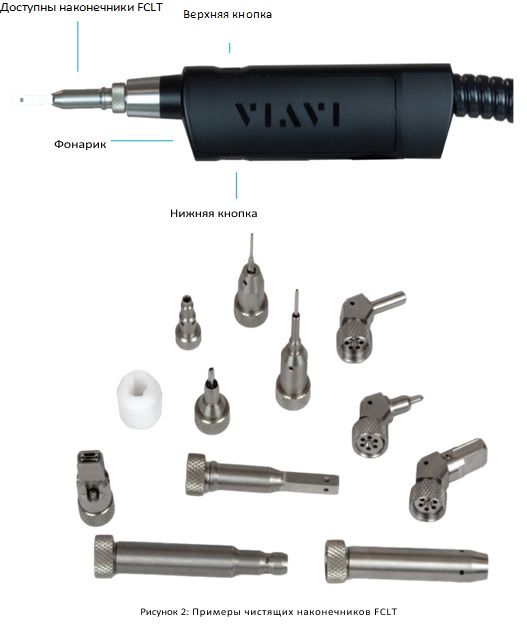

Очистительная трубка и советы по очистки коннекторов:
- фронтальная подсветка обеспечивает оптимальную видимость при вставке;
- две настраиваемые кнопки на щупе (верхняя и нижняя) для включения света и запуска процесса очистки;
- доступен удлинитель для трубки, присоединяющаяся к задней панели;
- дополнительные разъемы для: педали, удлинителя трубки на задней панели, вход USB 3.0 для обновления устройства;
- имеет обширный выбор прецизионных чистящих насадок для разных типов коннекторов, папа (патч-корд), мама (перемычка), PC и APC - включая SC, LC, FC, ST, E2000, MPO, MPX, MT, SMA, HMFOC, SN, CS и другие;
- совместим с большинством наконечников серии FCLT;
- полный список наконечников для CleanBlastPRO см. руководство по выбору наконечников и адаптеров для очистки коннекторов.

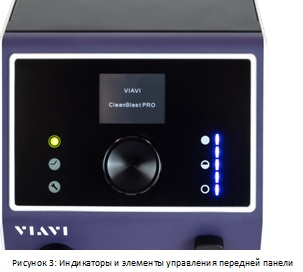

Устройство передней панели:
- встроенный ЖК-экран показывает необходимую информацию пользователю о всех эксплуатационных и ремонтных нуждах, включая управление профилями очистки, дозаправку, сбор диагностической информации и обновление;
- цветные светодиодные индикаторы информируют пользователя, когда система готова к работе или нуждается в обслуживании;
- индикатор топлива показывает количество оставшегося растворителя;
Все интерфейсные соединения CleanBlastPRO стандартизированы и возможны подключения сторонних устройств:
- ¼ вход на базовом блоке (для активации педали);
- вход 3,5 мм на трубке (расширение для трубки на задней панели);
- крепление для камеры на трубке (для управления одной рукой);
- стандартный источник питания 12В DC, 2 А;
- вход USB 3.0 для обновления устройства.
Заправка растворителем:
- внутренняя ёмкость для растворителя с защитой от пролива обеспечивает легкую транспортировку по производственному помещению даже с полным баком;
- автоматический слив воды из фильтра предотвращает скапливания влаги в фильтрах и образования влажной среды;
- автоматические дренажные клапаны в канистрах воздушных фильтров предотвращают образование конденсата в системе подачи воздуха и загрязнения системы;
- присутствует система защиты от попадания растворителя на оператора;
- расположенные спереди порты позволяют легко заправлять растворителем весь бак менее чем за 2 минуты;
- герметичная система заправки предотвращает попадание внешних загрязнений в систему заправки. Это защищает систему очистки от распространения загрязняющих веществ на коннектор;
- система автоматически обеспечивает пополнение растворителя без переполнения бака.
Технические характеристики VIAVI CleanBlastPro
Параметр | Описание |
Подача воздуха/газа | Чистый, сухой воздух1 или азот (N2) |
Давление воздуха/газа | От 5.6 до 9.8 кг/см2, номинальное значение 7 кг/см2 2,3 |
Входное отверстие для воздуха/газа | 1/4" Промышленное быстроразъемное соединение4 |
Объём внутреннего бака для растворителя | 1 литр |
Потребляемая мощность | 12В DC, 2A Источник питания (входит в комплект)5 |
Потребляемая мощность (средняя) | <12 Вт |
Рабочая температура | От 15 до 30° C |
Температура хранения | От 0 до 40° C |
Габариты | 203 мм x 205 мм x 329 мм (В x Ш x Г) |
Вес | 13,6 кг (с полным баком) |
Обслуживание | Рекомендуется ежегодная замена фильтра |
Требуется два воздушных фильтра: - Один воздушный фильтр грубой очистки (FCLP-FA-F2)
- Один воздушный фильтр тонкой очистки (FCLP-FA-F3)
|
Время цикла очистки | Симплексный <1 секунды |
Многоволоконный <1,5 секунд |
1В соответствии с ISO8573 Класс 5 - чистый сухой воздух. (Масло менее 25 мг/м3).
2CleanBlastPRO будет продолжать работать при давлении от 3.5 до 5.6 кг/см2; однако очистка может быть нарушена.
3Защитный механизм сброса давления срабатывает, когда давление превышает 10.5 кг/см2, и сбрасывается при отключении соединения с источником воздуха.
Разъём может быть заменен на любой разъём с резьбой ¼" NPT папа.
Для питания устройства CleanBlastPRO используйте только адаптер питания, поставляемый вместе с ним.

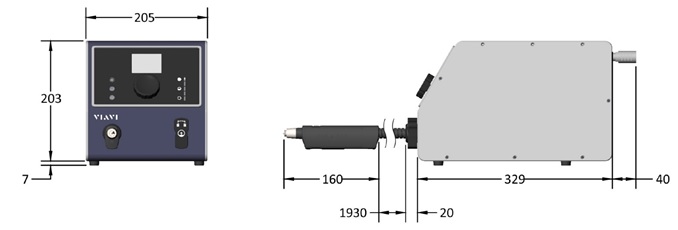

Габаритные размеры VIAVI CleanBlastPro
