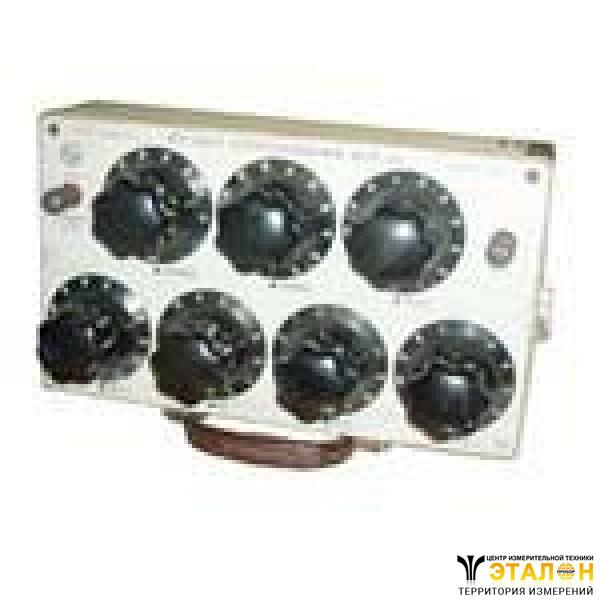

Магазин сопротивлений МСР-60М (МСР60М, МСР 60 М, МСР-60-М, mcp-60m, МСР 60М, mcp60m, mcp 60 m, mcp-60-m, mcp 60m)
Магазин сопротивлений МСР-60М предназначен в качестве меры электрического сопротивления в цепях переменного тока.
Технические характеристики приборов магазины сопротивлений МСР-60М:
Класс точности - 0,02;
Диапазон измерения сопротивлений - 0,018 кОм-11,1 кОм;
Основная погрешность при температуре 20ºС±2ºС не превышает ±(0,02+0,02(m/R)), где m - число декад магазина, R - значение включенного сопротивления, Ом;
Номинальная мощность любой ступени прибора магазин сопротивления МСР-60М от 1 Ом и выше - 0,1Вт;
Допускаемая мощность - 0,5Вт;
Ток, пропускаемый через прибор магазин сопротивления МСР-60М, не должен превышать значений, указанных в таблице 1;
Таблица 1
Включенная декада сопротивления | х1000 Ом | х100 Ом | х10 Ом | х1 Ом | х0,1 Ом | х0,01 Ом |
Ток |
допускаемый | 0,02А | 0,07А | 0,2А | 0,7А | 0,7А | 0,7А |
номинальный | 0,01А | 0,03А | 0,1А | 0,3А | 0,3А | 0,3А |
При увеличении мощности прибора магазин сопротивления МСР-60М допускаемый класс точности понижается до 0,1, при этом основная погрешность магазина при температуре 20ºС±5ºС не превышает ±(0,01+0,04(m/R));
Дополнительная погрешность магазина, вызванная изменением температуры окружающего воздуха (в пределах рабочих температур) на каждые 5К, не превышает половины основной погрешности;
Начальное сопротивление прибора магазин сопротивления МСР-60М не превышает 0,018 Ом;
Вариация начального сопротивления не превышает 0,002 Ом;
Габариты - 190х245х302мм;
Масса прибора магазин сопротивления МСР-60М - 6,5кг;
Температура - от 15ºС до 30ºС;
Относительная влажность - 80%;
Наработка на отказ - не менее 5000 часов;
Изготовитель гарантирует соответствие качества прибора магазин сопротивлений МСР-60Мтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
