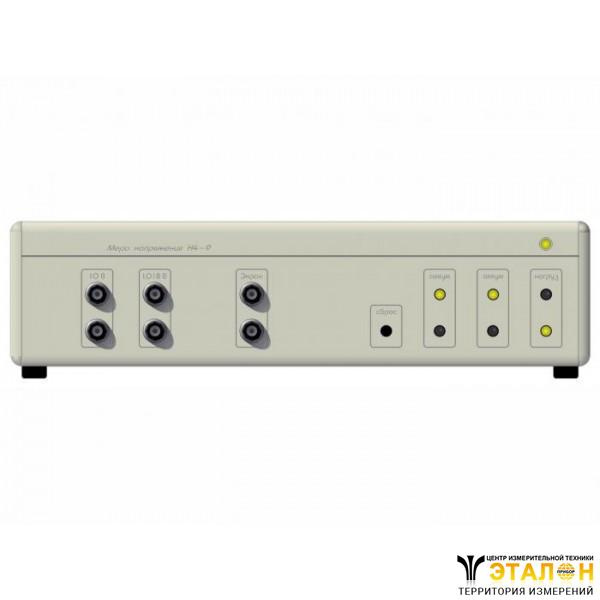

Транспортируемая мера отношения напряжений Н4-9
Также это изделие может называться: Н4 9, Н49, Нч-9, n4-9, n4 9, n49, h4-9, h4 9, h49.
Н4-9 мера отношения напряжений транспортируемая предназначена для воспроизведения напряжения постоянного тока и передачи размера единицы электрического напряжения постоянного тока от вышестоящих ступеней поверочной схемы к нижестоящим.
Меры Н4-9 применяются в структурах метрологического обеспечения, а также на объектах, находящихся в местах, удаленных от метрологических центров, и для исследования электронных устройств в лабораторных условиях, на объектах сферы обороны, безопасности и промышленности.
Технические характеристики Н4-9:
Воспроизводимое выходное напряжение постоянного тока - 1,018 В; 10 В.
Выходное сопротивление:
- при напряжении 1,018 В - не более 1 кОм;
- при напряжении 10 В - не более 0,1 Ом.
Нестабильность выходного напряжения меры для класса точности не превышает значений, приведенных в таблице:
Выходное напряжение меры | Нестабильность выходного напряжения за 30 суток |
0,0001 | 0,0002 | 0,0005 | 0,001 |
1,018 В | ±2 мкВ | ±4 мкВ | ±10 мкВ | ±20 мкВ |
10 В | ±10 мкВ | ±20 мкВ | ±50 мкВ | ±100 мкВ |
| Нестабильность выходного напряжения за 90 суток |
1,018 В | ±3 мкВ | ±6 мкВ | ±15 мкВ | ±30 мкВ |
10 В | ±20 мкВ | ±40 мкВ | ±100 мкВ | ±200 мкВ |
| Нестабильность выходного напряжения за 1 год |
1,018 В | ±5 мкВ | ±40 мкВ | ±25 мкВ | ±50 мкВ |
10 В | ±40 мкВ | ±80 мкВ | ±200 мкВ | ±400 мкВ |
Дополнительная погрешность воспроизведения напряжений, вызванная изменением температуры окружающего воздуха (температурный коэффициент):
-для выходного напряжения 1,018 В - не более 0,35?10-6/t;
- для выходного напряжения 10 В - не более 0,25?10-6/t, где t - температура окружающего воздуха.
Доверительная относительная погрешность определения действительного значения напряжения при поверке изделия мера Н4-9 при доверительной вероятности 0,95:
- для напряжения 1,018 В - не более 2?10-7;
- для напряжения 10 В - не более 2?10-6.
Время, в течении которого Н4-9 сохраняет нормируемые характеристики при питании от встроенной аккумуляторной батареи - не менее 72 ч.
Питание от сети:
- с напряжением - 220±22 В;
- с частотой - 50±1 Гц.
Потребляемая мощность от сети питания мер Н4-9 - 30 В?А.
Потребляемый ток при питании от аккумуляторной батареи - 100 мА.
Средняя наработка на отказ - не менее 15 000 ч.
Габаритные размеры Н4-9 - 300?87?265 мм.
Масса меры с автономным источником питания - не более 6 кг.
Основу меры напряжения составляет термостатированный источник опорного напряжения. Источником опорного напряжения является стабилитрон с гарантированными временными и температурными характеристиками. Масштабирование выходных напряжений производится с помощью высокостабильных фольговых делителей.
Условия эксплуатации Н4-9:
Температура окружающего воздуха - от +5° С до +40° С.
Относительная влажность при +30° С - до 95%.
Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.
Климатическое исполнение - умеренный и холодный климат (УХЛ).
