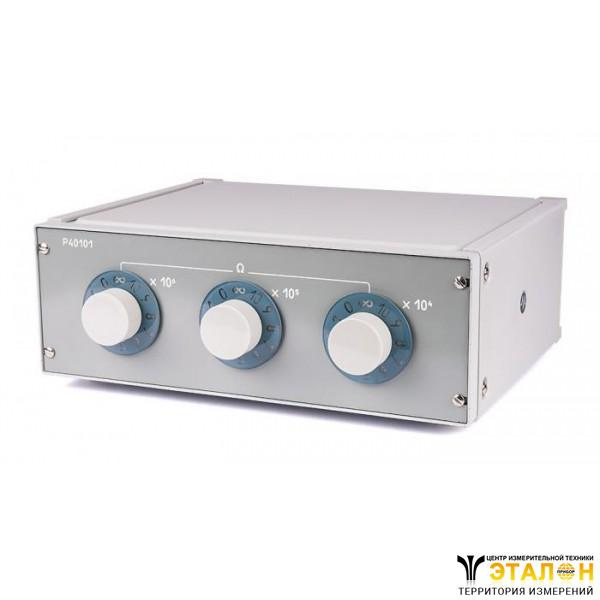

Магазин сопротивления Р40101 (Р 40101, Р-40101, p40101, p-40101, p 40101)
Предназначен для применения в качестве многозначной меры электрического сопротивления в цепях постоянного и переменного токов.
Номинальное значение сопротивления 104Ом; 105Ом; 106Ом
Номинальное значение мощности рассеивания на одну ступень декады «х104Ом», «х105Ом», не более 0,03
Число декад 3
Класс точности 0,05
Катушка сопротивления Р40101
Магазины сопротивления Р40101 предназначены для применения в качестве многозначной меры электрического сопротивления в цепях постоянного и переменного токов. Рабочие условия применения магазинов согласно табл. 1. Вид климатического исполнения УХЛ4.1 по ГОСТ 15150-69.
Технические характеристики
Основные параметры и коды ОКП магазинов Р40101 приведены в табл. 2. Максимальные значения мощности рассеивания на ступень равны номинальным, указанным в табл. 2. Предел допускаемого отклонения действительного значения сопротивления магазинов от номинального, в процентах, не превышает значений класса точности при соблюдении нормальных условий применения:
температура окружающего воздуха (20±1) °С; относительная влажность от 25 до 80%; атмосферное давление 84-106,7 кПа, (630-800 мм рт.ст.); ток постоянный; напряжение или мощность не выше номинальных (табл. 2).
Предельные значения постоянной времени декад магазина Р40101 при подаче защитного потенциала на экран не превышают значений, указанных в табл. 2.
Предел допускаемой дополнительной погрешности магазинов Р40101 вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению Rmax, равен 0,05 %.
Предел допускаемой дополнительной погрешности магазина Р40101, вызванной изменением частоты от нуля до верхнего предела частотного диапазона согласно табл. 2 (частотная погрешность), равен 0,05 %.
Магазины относятся к группе 2, виду 1 по ГОСТ 27.003-83,восстанавливаемые, ремонтируемые, однофункциональные.
Норма средней наработки на отказ с учетом технического обслуживания регламентируемого эксплуатационной документацией 10000 ч.
Средняя наработка на отказ устанавливается для рабочих условий применения и напряжения (мощности) равного 0,5 номинального. Критерием отказа является несоответствие магазинов Р40101 требованиям по значению предела допускаемого отклонения (указан выше). Среднее время восстановления работоспособного состояния магазина 4 ч. Полный средний срок службы магазинов 10 лет.
Установленная безотказная наработка для рабочих условий применения и максимального напряжения (мощности), прикладываемого к магазину 800ч.
Критерием отказа является несоответствие магазинов Р40101 требованиям по значению предела допускаемого отклонения (указан выше). Установленный срок службы магазинов 3 года. Содержание серебра в магазинах Р40101 - 15,31 г.
Таблица 1.
Влияющая величина | Р40101 |
Температура, °С | 20±10 |
Относительная влажность, % | От 25 до 80 в рабочем диапазоне |
Атмосферное давление. кПа (мм. рт. ст) | 84-106,7 (630-800) |
Таблица 2.
Параметры | Р40101 |
Число декад | 3 |
Номинальное значение сопротивления одной ступени, Ом | 104Ом; 105Ом; 106Ом |
Класс точности | 0,05 |
Род тока | Постоянный Переменный |
Предельное значение постоянной времени (τ) декады, с | |
«х104» | 2·10-7 |
«х105» | 2·10-6 |
«х106» | 2·10-5 |
Верхний предел частотного диапазона. кГц, при включении декад (комбинаций декад): | |
«х104Ом»; | 20 |
«х105Ом» («х105Ом» и «х104Ом»); | 2 |
«х106Ом» («х106Ом» и «х104Ом»); | 0,2 |
«х106О», «х105Ом» и «х104Ом»; «х106О» и «х105Ом» | |
Номинальное значение мощности рассеивания на одну ступень декады «х104Ом», «х105Ом», Вт, не более | 0,03 |
Номинальное значение напряжения, прикладываемого к магазину, кВ, не более (при включении не менее одной ступени декады: | |
«х106Ом» | 0,3 |
«х107Ом» | - |
«х108Ом» | - |
«х109Ом») | - |
Максимальное значение напряжения, прикладываемого у магазину, кВ, не более (при включении не менее одной ступени декады: | |
«х106Ом» | 0,3 |
«х107Ом» | - |
«х108Ом» | - |
«х109Ом») | - |
Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью каждой декады магазина в рабочих условиях применения, Ом, не менее для декады: | |
«х104Ом», «х105Ом», «х106Ом» | 2·1011 |
«х107Ом» | - |
«х108Ом» | - |
«х109Ом») | - |
Габаритный размеры, мм, не более | 325х140х280 |
Масса, кг, не более | 5,2 |
Код ОКП | 42 2513 0278 01 |
