Р40113

Мера сопротивления Р40113 (Р 40113, Р-40113, p40113, p 40113, p-40113)
Предназначена: для передачи значений электрического сопротивления от образцовых мер Р40113 в измерительных цепях постоянного тока путем параллельно-последовательного переключения ступеней (МПЭС); для использования в качестве многозначных мер Р40113 электрического сопротивления (ММЭС) - в измерительных цепях постоянного тока.
Номинальное значение сопротивления 10⁷Ом
Габариты 215х132х255мм.
Класс точности 0,01-0,02.

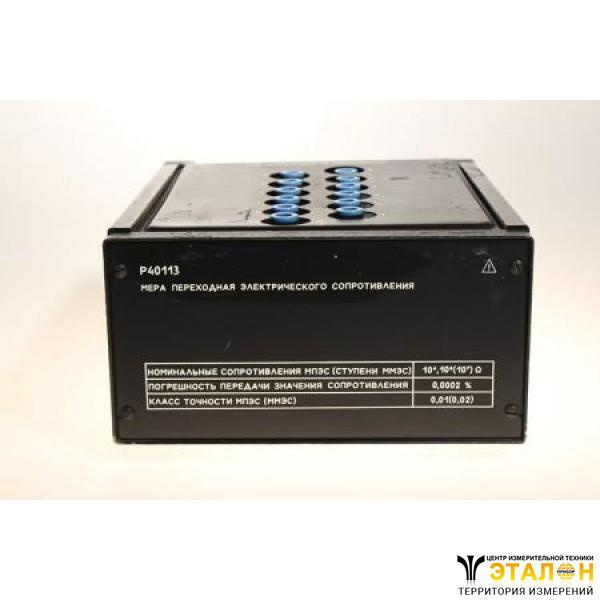

Мера переходная электрического сопротивления Р40113

1 Общие сведения об изделии

1.1. Меры сопротивления Р40113 предназначены:
для передачи значений электрического сопротивления от образцовых мер Р40113 в измерительных цепях постоянного тока путем параллельно-последовательного переключения ступеней (МПЭС);
для использования в качестве многозначных мер Р40113 электрического сопротивления (ММЭС) - в измерительных цепях постоянного тока.
1.2. Вид климатического исполнения по ГОСТ 15150 - 69: для районов с умеренным и холодным климатом - УХЛ 4.1, но при рабочих условиях применения мер Р40113:
температура окружающего воздуха (20±5) °С (для Р40115 – [20±10] °С);
относительная влажность от 25 до 80 %;
атмосферное давление 84-106,7 кПа (630-800 мм рт.ст.).

2 Технические характеристики

2.1. Основные параметры мер Р40113 приведены в табл.1.
2.2. Максимальные и номинальные значения мощности рассеивания на ступень и напряжения, прикладываемого к мере, равны указанным в табл. 1.
2.3. Меры Р40113 восстанавливаемые, ремонтируемые, многофункциональные изделия.
2.4. Предел допускаемого отклонения действительного значения сопротивления меры Р40113 (ММЭС) от номинального при первичной поверке (при выпуске с предприятия-изготовителя) составляет 0,02 % при соблюдении нормальных условий применения:
температура окружающего воздуха (20±1) °С;
относительная влажность от 25 до 80 %;
атмосферное давление 84-106,7 кПа (630-800 мм рт.ст.);
напряжение или мощность не выше номинальных по п.2.1.
2.5. Предел допускаемого отклонения действительного значения сопротивления меры Р40113 (МПЭС) от номинального при первичной поверке (при выпуске с предприятия-изготовителя) составляет 0,01 % при соблюдении нормальных условий применения по п.2.4.
2.6. Погрешность передачи значений электрического сопротивления не превышает 0,0002 % при соблюдении нормальных условий по п.2.4 и дополнений:
изменение температуры меры Р40113 (окружающей среды) за время передачи значений электрического сопротивления не превышает 0,2 °С; напряжения на мере не выше номинальных, указанных в табл.1.
2.7. Допускаемое изменение сопротивления мер Р40113 (МПЭС) за год (нестабильность) со дня первой аттестации не превышает значений по пп.2.4, 2.5.
2.8. Предел допускаемой дополнительной погрешности мер Р40113, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению R max, численно равен значению предела допускаемой основной погрешности по пп.2.4, 2.5.
2.9. Предел допускаемой дополнительной погрешности меры Р40113 в процентах от ее номинального значения при изменении мощности рассеивания от номинального до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, численно равен значению предела допускаемой основной погрешности по пп.2.4, 2.5.
2.10. Предел допускаемой дополнительной погрешности мер Р40113 в процентах от ее номинального значения при изменении напряжения от номинального до любого значения, не превышающего максимальное напряжение при нормальных условиях применения и установившемся состоянии теплового равновесия, численно равен значению предела допускаемой основной погрешности по пп.2.4, 2.5.
2.11. Изоляция между корпусом и изолированной от корпуса по постоянному току электрической цепью мер Р40113 выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой (50±1) Гц, амплитудное значение которого равно 7 кВ. Допускается использовать испытательное напряжение постоянного тока значением 7 кВ.
2.12. Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью мер Р40113, имеющих специальное устройство для уменьшения влияния токов утечки, в рабочих условиях применения не менее 5•1013 Ом.
2.13. Норма средней наработки на отказ меры Р40113 с учетом технического обслуживания, регламентируемого эксплуатационной документацией, 10000 ч.
Средняя наработка на отказ устанавливается для рабочих условий применения и напряжения не ниже номинального. Критерием отказа является несоответствие мер Р40113 требованиям п.2.5.
2.14. Среднее время восстановления работоспособного состояния меры Р40113 1 ч.
2.15. Полный средний срок службы мер Р40113 10 лет.
2.16. Установленная безотказная наработка для рабочих условий применения и максимального напряжения (мощности), прикладываемого к мере, 800 ч. Критерием отказа является несоответствие мер Р40113 требованиям п.2.5.
2.17. Установленный срок службы мер Р40113 3 года.
2.18. Содержание цветных и драгоценных материалов в мерах Р40113 указано в табл.1.
