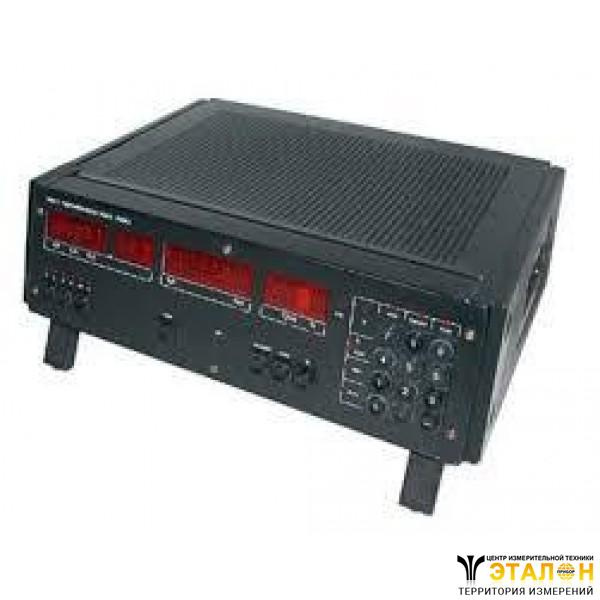

Мост переменного тока Р5083 (Р-5083, Р 5083, p5083, p-5083, p 5083)
Мост переменного тока Р5083 является автономным средством измерения общепромышленного назначения и предназначен для автоматического измерения: емкости С, индуктивности L, активного сопротивления R, тангенса угла потерь tg? (добротности Qr), тангенса угла фазового сдвига tg? (добротности Qc и QL) объектов измерений, а также процентных отношений параметров объектов измерений от заданного значения с представлением результатов измерений в цифровом виде.
Мост может быть использован для:
- научных исследований;
- метрологической аттестации средств измерений;
- контроля качества электро- и радиотехнических изделий;
- измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых мостом величин.
Технические характеристики приборов мосты переменного тока Р5083:
Значения измеряемых мостом величин, в зависимости от частоты и напряжения на объекте измерений, соответствуют:
Главные | Дополнительные |
| основные | | производные |
C | Cp | Rp | tg?c(QR) |
Cs | Rs |
L | Lp | Rp | tg?L(QR) |
Ls | Rs |
R | Rp | Cp | tg?c(QC) |
Lp | tg?L(QL) |
Rs | Cs | tg?c(QC) |
Ls | tg?L(QL) |
Примечание:
- начальные значения измеряемых прибором мост Р5083 переменного тока величин приведены без учета начальных параметров моста и кабеля для подсоединения объекта измерений.
- ?он - основная нормальная частота;
- ?н - дополнительная нормальная частота;
Диапазон рабочих частот прибора мост переменного тока Р5083 - от 0,1кГц до 100кГц;
Время одного измерения моста при изменении главной или дополнительной измеряемой величины в пределах диапазона измерений на частотах от 1кГц и выше - не более 0,7с, на частотах от 0,1кГц до 1кГц - не более 7с;
Время измерения при изменении главной измеряемой величины на единицу младшего разряда на частотах от 1кГц и выше - не более 70мс;
Время выбора диапазона измерений моста на частотах от 1кГц и выше - не более 0,7с, на частотах от 0,1кГц до 1кГц - не более 4с;
Время установления рабочего режима прибора мост переменного тока Р5083 з нормальных и рабочих условиях применения не более 1 часа с момента его включения;
Мост допускает продолжительность непрерывной работы в течение 9 часов. Время до повторного включения - не менее 1 часа;
Мощность, потребляемая прибором мост переменного тока Р5083 от сети электропитания - не более 100В?А;
Мост - восстанавливаемое, ремонтируемое изделие;
Полный средний срок службы моста не менее 10 лет;
Предельным считать состояние, при котором суммарные затраты на ремонт превысят 60% стоимости моста;
Нормальные условия применения прибора мост переменного тока Р5083:
- температура - 20?С±1?С;
- относительная влажность воздуха - 30%-80%;
- атмосферное давление - 84кПа-106,7кПа;
- частота сети электропитания - 50Гц±1Гц;
- напряжение питающей сети переменного тока - 220В±22В или 110В±11В;
Габаритные размеры прибора мост переменного тока Р5083 - не более 440x158x405мм;
Масса - не более 16кг.
