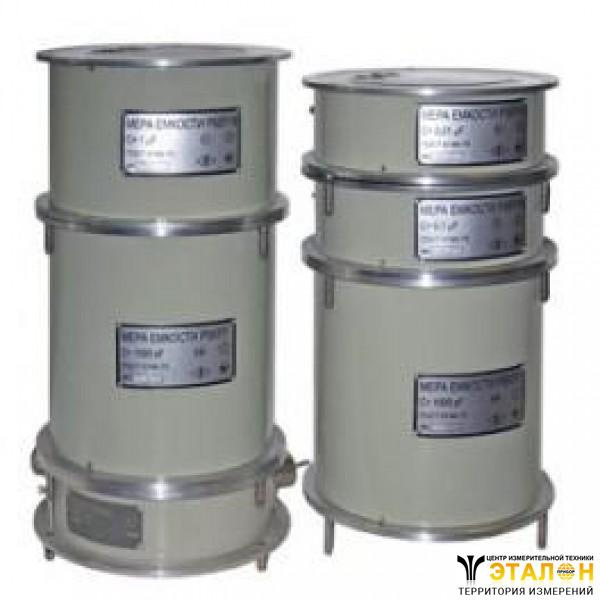

Меры емкости Р597
Также это изделие может называться: Р-597, Р 597, p597, p-597, p 597, r597, r-597, r 597.
Р597 мера емкости предназначена для применения в качестве меры или элемента измерительных цепей переменного тока частотой от 40 до 100 000 Гц.
Возможна поставка отдельных мер из набора, представленных в таблице ниже.
Сфера применения: лаборатории научно-исследовательских институтов, промышленных предприятий и органы метрологических служб.
Технические характеристики Р597:
Номинальные значения емкости по группам мер приведены в таблице.
Тип прибора | Условное обозначение | Номинальное значение емкости |
Магазин (Многозначная мера емкости) | Р597/1 | 1 пФ 2 пФ 3 пФ 4 пФ |
Р597/2 | 10 пФ 20 пФ 30 пФ 40 пФ | |
Конденсатор постоянной емкости (Однозначная мера емкости) | Р597/3 | 100 пФ |
Р597/4 | 200 пФ | |
Р597/5 | 300 пФ | |
Р597/6 | 400 пФ | |
Р597/7 | 1000 пФ | |
Р597/8 | 2000 пФ | |
Р597/9 | 3000 пФ | |
Р597/10 | 4000 пФ | |
Р597/11 | 0,01 мкФ | |
Р597/12 | 0,02 мкФ | |
Р597/13 | 0,03 мкФ | |
Р597/14 | 0,04 мкФ | |
Р597/15 | 0,1 мкФ | |
Р597/16 | 0,2 мкФ | |
Р597/17 | 0,3 мкФ | |
Р597/18 | 0,4 мкФ | |
Р597/19 | 1 мкФ | |
Подставка | Р597/20 | - |
Классы точности:
- для Р597/1- 0,2;
- для Р597/2-Р597/10 - 0,05;
- для Р597/11-Р597-19 - 0,1.
Диапазон рабочих частот:
- для Р597/1-Р597/10 - от 40 Гц до 100 кГц;
- для Р597/11-Р597-19 - от 40 Гц до 10 кГц.
Основная погрешность:
- для Р597/1- ±0,2%;
- для Р597/2-Р597/10 - ±0,05%;
- для Р597/11-Р597-19 - ±0,1%.
Погрешность аттестации емкости:
- для Р597/1- ±0,066%;
- для Р597/2-Р597/10 - ±0,02%;
- для Р597/11-Р597-19 - ±0,03%.
Отклонение действительного значения емкости на частоте 1000 Гц:
- от номинального значения от 1 пФ до 4000 пФ - не более ±(0,05 + Δ/С);
- от определяемого значения емкости от 0,01 мкФ до 1 мкФ - ±0,1%.
Рабочее напряжение:
- для Р597/1 - Р597/10 - не более 100 В;
- для Р597/11 - Р597/19 - не более 20 В.
Тангенс угла диэлектрических потерь на частоте 1000 Гц:
- для Р597/1 - Р597/10- не более 5·10-5;
- для Р597/11 - Р597/19 - не более 1·10-3.
Изменение значения емкости при отклонении частоты от 1000 Гц:
- для емкости от 1 пФ до 4000 пФ - не более ±(0,05 + 0,5/С)%;
- для емкости от 0,01 мкФ до 1 мкФ - ±0,1%.
Начальная емкость мер Р597/1 и Р597/2 по трехзажимной схеме включения - не более 0,05 пФ.
Температурный коэффициент емкости:
- для емкости от 1 пФ до 4000 пФ - не более 3·10-5 К-1;
- для емкости от 0,01 мкФ до 1 мкФ - 5·10-5 К-1.
По устойчивости к механическим воздействиям Р597 относится к обыкновенным.
Рабочее положение приборов - горизонтальное.
В измерительную схему их подключают через подставку Р597/20.
Наработка на отказ - не менее 160 000 ч.
Габаритные размеры и масса меры емкости Р597 указаны в таблице:
Модификация | Высота | Диаметр | Масса |
Р597/1-Р597/6, Р597/18, Р597/19 | 165 мм | 180 мм | 5 кг |
Р597/7-Р597/10 | 260 мм | 11 кг | |
Р597/11-Р597/17 | 105 мм | 3,5 кг | |
Р597/20 | 90 мм | 200 мм | 1,5 кг |
Условия эксплуатации:
Температура окружающего воздуха - от -18° С до +22° С.
Относительная влажность окружающего воздуха - от 50% до 80%.
Атмосферное давление - от 96 кПа до 104 кПа (от 720 мм рт. ст. до 780 мм рт. ст.).
Значение тока - не более максимального.
Коэффициентом искажения синусоидальной кривой - не более 5%.
Отсутствие внешних электрических и магнитных полей, кроме поля Земли.
