ОПИСАНИЕ ПРИБОРА:

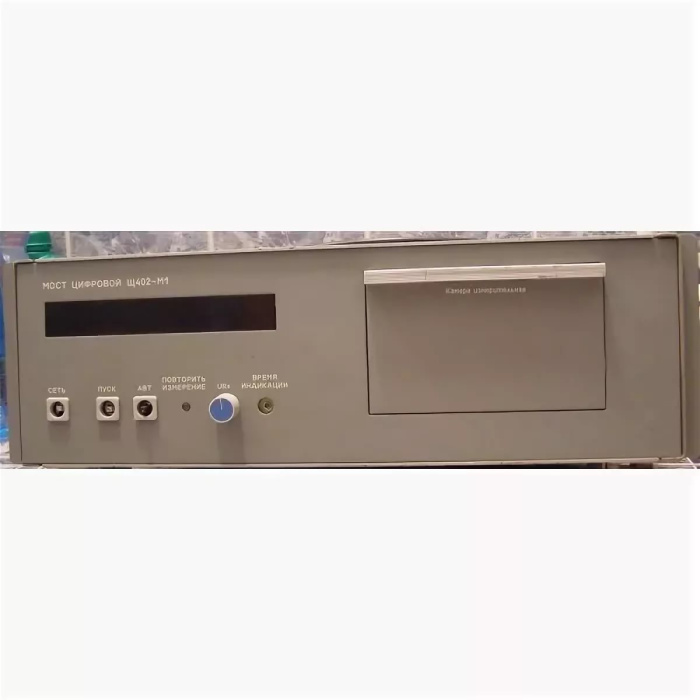

Мост Щ402-М цифровой предназначен для измерения электрического сопротивления постоянному току (в дальнейшем - сопротивление) в диапазоне 1·10-3Ом - 1·104Ом по четырехзажимной схеме с подключением измеряемого объекта (в дальнейшем - измеряемое сопротивление) с помощью присоединительного кабеля и соединительных проводов и в диапазоне 1·104Ом- 1·1015Ом по двухзажимной схеме с подключением измеряемого сопротивления во встроенной измерительной камере или с помощью присоединительного кабеля.
Конструктивное исполнение прибора Мосты Щ402-М цифровые - переносной.
Рабочие условия применения: температура окружающего воздуха 10-35 °С; относительная влажность воздуха 80 % при температуре 25 °С; атмосферное давление 84-106,7 кПа (630-800 мм рт.ст.).
Технические характеристики
Мост Щ402-М цифровой обеспечивает измерение сопротивления в диапазоне 1·10-3- 1·1015Ом. Количество десятичных разрядов отсчетного устройства - пять. Ступень квантования равна единице младшего разряда.
Электропитание моста осуществляется от сети переменного тока напряжением (220 +22/-33) В частотой (50±1) Гц. Мощность, потребляемая мостом от сети переменного токарне более 40 ВА.
Предел допускаемой относительной основной погрешности (в дальнейшем - основная погрешность) моста (в процентах) должен определяться по формуле
δн = ±[c+d(Rk/Rx-1)], (1)
где c,d - постоянные для данного диапазона измерений согласно табл.1;
Rk - наибольшее значение диапазона измерения, Ом;
Rx - знамение измеряемого сопротивления, Ом; Нормальные условия применения (испытаний): температура окружающего воздуха для диапазонов измерений, °С:
1·10-3 - 1·10-1, 2·1012 -1·1015 Ом - 10-35
1·10-1 - 1.0; 5·1010 - 2·1012 Ом - (20±5)
1·0-5·1010 Ом - (20±2)
Таблица 1
Диапазон измерений, Ом | Класс точности (c/d) | Мощность на измеряемом сопротивлении, Вт, не более | минимальное напряжение на измеряемом сопротивлении Uмин, В | Номинальное напряжение на измеряемом сопротив-лении, Uномин, В |
1·10-3Ом -1·10-1Ом | 1,0/0,5 | 0,02Вт |
|
|
1·10-1Ом -1,0Ом | 0,5/0,05 | |||
1,0Ом -10Ом | 0,05/0,05 | |||
10Ом -1·102Ом | 0,05/0 | |||
1·102Ом -1·103Ом | ||||
1·103Ом -1·104Ом | ||||
1·104Ом -1·105Ом | ||||
1·10-5Ом -1·106Ом | 0,05/0 |
| 1,5В | 30±20В |
1·106Ом -1·107Ом | 300-60В | |||
1·107Ом -1·108Ом | 300-60В | |||
1·108Ом -1·109Ом | ||||
1·109Ом -1·1010Ом | ||||
1·1010Ом -5·1010Ом | ||||
5·1010Ом -1·1012Ом | 0,2/0 | 3,0В | ||
1·1012Ом -2·1012Ом | 0,5/0 | 15В | ||
2·1012Ом -5·1012Ом | 1,0/0 | |||
5·1012Ом -1·1013Ом | 2,0/0 | 30В | ||
1·1013Ом -2·1013Ом | 5,0/0 | 60В | ||
2·1013Ом - 1·1014Ом | 10,0/0 | 270В | 300-30В | |
1·1014Ом -1·1015Ом | 60,0/0 |
Дискретность (погрешность) установки напряжения на измеряемом сопротивлении не более +10 % от устанавливаемого значения напряжения. Напряжение на измеряемом сопротивлении при установке потенциометра в крайнее правое положение не более 300 В.
Время измерения прибором Мост Щ402-М цифровой не превышает:
4 с в диапазоне измерений 1·10-3- 1·1012 Ом;
8 с в диапазоне измерений 1·1012 -1·1015 Ом.
Время установления рабочего режима моста не более 1 ч. Время непрерывной работы моста не менее 16 ч. Повторно допускается включать мост после перерыва, равного времени установления рабочего режима.
Мост Щ402-М цифровой имеет выход на цифропечатающее устройство Щ68400 (далее ЦПУ) в двоично-десятичном коде 8-4-2-1, при этом напряжение для высокого уровня (логическая "1") должно быть от 2,4 до 5,25 В, а для низкого (логический "0") - от 0 до 0,5 В.
Мост имеет непериодический (разовый) и периодический режимы работы, обеспечиваемые ручным запуском. Минимальное время индикации не превышает 2 с. максимальное время индикации не менее 5с.
Мост Щ402-М цифровой имеет автоматический выбор диапазона измерения. Электрическая прочность изоляции между корпусом моста и изолированной от корпуса цепью сетевого питания 1,5 кВ.
Сопротивление изоляции между цепью сетевого питания и корпусом моста при нажатой кнопке СЕТЬ не менее 100 МОм.
Габаритные размеры моста 160x440x400 мм. Масса моста не более 18 кг, масса комплекта ЗИП не более 2 кг. Норма средней наработки на отказ моста с учетом технического обслуживания, регламентируемого паспортом, 8000 ч для рабочих условий применения.
