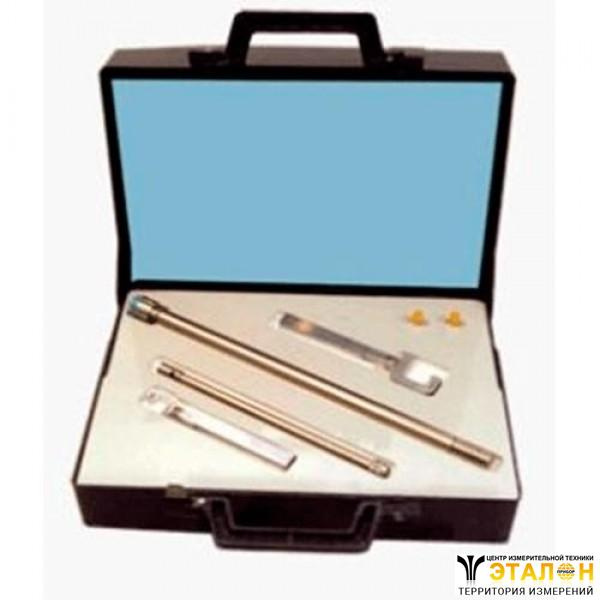

Набор мер волнового сопротивления образцовый ЭК9-181 (ЭК9181, ЭК-9-181, ЭК 9 181, ЭК-9181, ЭК 9181, ЭК9 181, ЕК9-181, ЕК9181, ЕК-9-181, ЕК 9 181, ЕК-9181, ЕК 9181, ЕК9 181)
Набор мер волнового сопротивления образцовый ЭК9-181 предназначен для поверки измерителей параметров СВЧ трактов и компонентов, а также автоматизированных измерительных систем С9-11, С9-12 по коэффициенту стоячей волны, по напряжению КСВН и волновому сопротивлению во временной области.
В состав набора мер волнового сопротивления образцовых ЭК9-181 входят нагрузки Э9-164, Э9-165, Э9-166, Э9-167, Э9-168, Э9-169, Э9-170, Э9-171.
Технические характеристики изделий наборы мер волнового сопротивления образцовый ЭК9-181:
Диапазон частот - от 0 ГГц до 4 ГГц
Волновое сопротивление - 50 Ом.
| Тип нагрузки | Сопротивление постоянному току | КСВН |
Э9-164 | от 48,9 Ом до 50,9 Ом | 1+0,05 |
Э9-165 | от 58,5 Ом до 60,9 Ом | 1,2±0,05 |
Э9-166 | от 68,4 Ом до 71,2 Ом | 1,4±0,1 |
Э9-167 | от 35 Ом до 36,4 Ом | 1,4±0,1 |
Э9-168 | от 98 Ом до 102 Ом | 2±0,1 |
Э9-169 | от 24,4 Ом до 25,4 Ом | 2±0,1 |
Э9-170 | от 147 Ом до 153 Ом | 3±0,2 |
Э9-171 | от 16,4 Ом до 17 Ом | 3±0,2 |
Диапазон частот - от 0 ГГц до 3 ГГц
Волновое сопротивление - 75 Ом.
Тип нагрузки | Сопротивление постоянному току | КСВН |
Э9-172 | от 73,5 Ом до 76,5 Ом | 1+0,05 |
Э9-173 | от 88 Ом до 91,6 Ом | 1,2±0,05 |
Э9-174 | от 102,9 Ом до 107,1 Ом | 1,4±0,1 |
Э9-175 | от 52,5 Ом до 54,7 Ом | 1,4±0,1 |
Э9-176 | от 147 Ом до 153 Ом | 2±0,1 |
Э9-177 | от 36,7 Ом до 38,2 Ом | 2±0,1 |
Э9-178 | от 221,5 Ом до 230,5 Ом | 3±0,2 |
Э9-179 | от 24,4 Ом до 25,4 Ом | 3±0,2 |
Предельное отклонение волнового сопротивления изделия набор мер волнового сопротивления образцовый ЭК9-181 от номинального значения не превышает значений, приведенных в таблице 1;
Таблица 1 Предельное отклонение волнового сопротивления изделий набор мер волнового сопротивления образцовый ЭК9-181
Наименование | Предельное отклонение волнового сопротивления | |
фазосдвигающего участка | отражающего участка | |
| Мера с соединителем типа III | ±0,7% | ±0,7% |
| Мера с соединителем типа IX | ±1,0% | ±1,5% |
Значения волнового сопротивления отражающего участка меры в сечениях, отстоящих от плоскости отсчета соединителя меры на расстоянии (n·20±2,5)мм, находятся в пределах:
- (25±0,18) Ом - для меры с соединителем типа III;
- (25±0,38) Ом - для меры с соединителем типа IX;
Пределы допускаемой погрешности определения волнового сопротивления в сечениях отражающего участка изделия набор мер волнового сопротивления образцовый ЭК9-181без учета несоответственности соединителя входного измерительного тракта поверяемого прибора не более:
- 0,3% - для меры с соединителем типа III;
- 0,7% - для меры с соединителем типа IX.
Значения среднего волнового сопротивления по длине отражающего участка меры:
- (25±0,18) Ом - для меры с соединителем типа III;
- (25±0,38) Ом - для меры с соединителем типа IX;
Пределы допускаемой погрешности определения среднего волнового сопротивления по длине отражающего участка мера без учета несоответственности соединителя входного измерительного тракта поверяемого прибора не более:
- ±0,3%- для меры с соединителем типа III;
- ±0,4%- для меры с соединителем типа IX;
Значения КСВН мер находятся в пределах:
- 2,00±0,05 - для меры с соединителем типа III;
- 2,00±0,10 - для меры с соединителем типа IX;
Пределы допускаемой основной погрешности определения КСВН и фазы коэффициента отражения (КО) изделия набор мер волнового сопротивления образцовый ЭК9-181 не превышают значении, приведенных в таблице 2;
Таблица 2 Пределы допускаемой основной погрешности определения КСВН и фазы коэффициента отражения (КО) изделия набор мер волнового сопротивления образцовый ЭК9-181
Наименование | Предел допускаемой погрешности измерения | ||||
по КСВН | по фазе КО | ||||
в диапазоне частот | |||||
1ГГц-18ГГц | 1ГГц-26ГГц | 1ГГц-10ГГц | 1ГГц- 18ГГц | 10ГГц- 26ГГц | |
| мера с соединителем типа III | 1% | - | 1º | 1º | - |
| мера с соединителем типа IX | - | 2% | 1º | - | 2º |
Значения длин отражающих участков L и фазосдвигающих участков lизделия набор мер волнового сопротивления образцовый ЭК9-181 соответствуют значениям, приведенным в таблице 3;
Таблица 3 Значения длин отражающих участков L и фазосдвигающих участков l изделия набор мер волнового сопротивления образцовый ЭК9-181
Наименование | Длина участка | |
L | l | |
| мера с соединителем типа III | 275мм | 15мм+0,18мм |
| мера с соединителем типа IX | 175мм | 10мм+0,15мм |
Масса изделия набор мер волнового сопротивления образцовый ЭК9-181 в футляре - не более 4кг;
Габаритные размеры набора мер в футляре - не более 373x188x87мм;
Средний ресурс не менее:
- 5000 .подключений - для мер с соединителем типа III;
- 200 подключений - для мер с соединителем типа IX;
Средний срок службы изделия не менее 10 лет.
