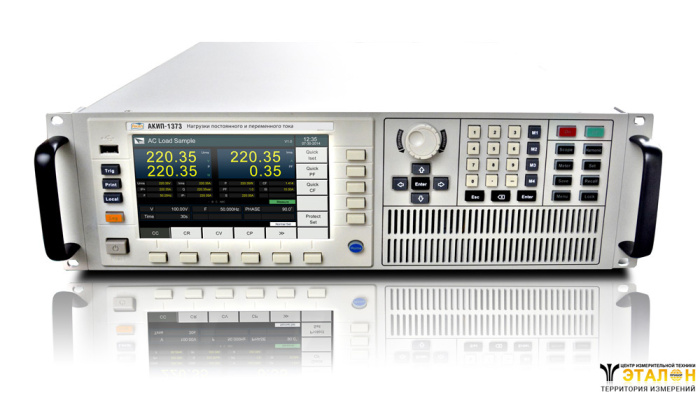

Особенности АКИП-1373 нагрузка электронная
Электронная нагрузка АКИП-1373 – эффективное испытание систем трехфазного питания
представляет собой программируемую электронную нагрузку переменного и постоянного тока. В арсенале технических возможностей АКИП-1373 широкий набор измерительных режимов и функций, таких, как: режим осциллографа для отображения сразу 2-х форм входного сигнала на дисплее (ток и напряжение), одновременная индикация до 12 измеряемых параметров (Vrms, Vpk, Vdc, Irms, Ipk, Idc, F, W, VA, VAR, CF, PF), режим измерения и анализа гармоник напряжения (до 50-й) входного сигнала, построение гистограмм, параллельное соединение для увеличения отбираемой мощности (до 5 нагрузок).
Отличительная особенность - возможность объединения нагрузок по схеме «звезда» и «треугольник» для тестирования трехфазных сетей электропитания. При таких способах соединения каждой нагрузке назначается «своя» фаза, конструкцией предусмотрена системная шина для внутренней синхронизации в системе.
Основные характеристики нагрузки АКИП-1373:
Диапазон частот: 45…450 Гц или постоянное напряжение (DC)
Входное напряжение: до 600 В постоянного или до 420 Вскз переменного напряжения
Входной ток: до 20 А постоянного и до 20 Аскз переменного тока
Поглощаемая входная мощность: до 1800 Вт
Нагрузка обеспечивает четыре основных режима работы: стабилизация напряжения (CV, для режима DC), стабилизация силы тока (CC), стабилизация электрического сопротивления (CR) и стабилизация электрической мощности (CP).
АКИП-1373 оснащена всеми необходимыми режимами защиты: от перегрева (OTP), от перегрузки по току (ОСР), от перенапряжения (OVP), от перегрузки по мощности (OPP) и от пониженного напряжения (UVP).
Нагрузка АКИП-1373 штатно имеет следующие встроенные интерфейсы для удаленного управления с помощью ПК: USB, LAN и GPIB. Также имеется порт USB на передней панели для сохранения скриншотов произведенных измерений, осциллограмм и гистограмм. На задней панели расположен интерфейс аналогового управления и контроля входных параметров с помощью внешних измерителей (выход от 0 до 10 В соответствует входным параметрам тока или напряжения от 0 до максимального значения).
Для удобства управления и наблюдения за измерениями использован цветной графический ЖК-дисплей (диагональ 18 см). Предусмотрена внутренняя память на 10 ячеек, что позволяет выполнять запись и вызов профилей настроек.
При использовании нагрузок АКИП-1373 совметно с источниками питания переменного тока АКИП-1202/2, АКИП-1202/3 или АКИП-1202/4 (имеющих возможность объединения с целью формирования трехфазной сети), пользователь получает превосходную испытательную систему для тестирования и моделирования устройств, использующих трехфазное электропитание.
Технические характеристики АКИП-1373 нагрузка электронная
Максимальная мощность | 1800 Вт |
Кол-во каналов | 1 |
Максимальное напряжение | 420 В |
Максимальный ток | 20 А |
Тип нагрузки | Переменного и постоянного тока |
Режимы работы | CC | CV | CR | CP |
Форм фактор | Моноблок |
Особенности | Цветной ЖК-дисплей с функцией осциллографа для отображения формы входного тока и напряжения. Измерение гармонических искажений (до 50 гармоники). Возможность параллельного объединения (до 5 | нагрузок). Подключение трех нагрузок по схеме «звезда» и «треугольник» для тестирования трехфазных сетей. Внутренняя память 10 ячеек. |
ДУ (Интерфейс) | LAN | GPIB | USB |
Масса (кг) | 25 |
19” форм фактор | да |
| |
Комплект поставки
Нагрузка АКИП-1373 | 1 шт. |
Шнур питания | 1 шт. |
Инструкция по эксплуатации | 1 шт. |
