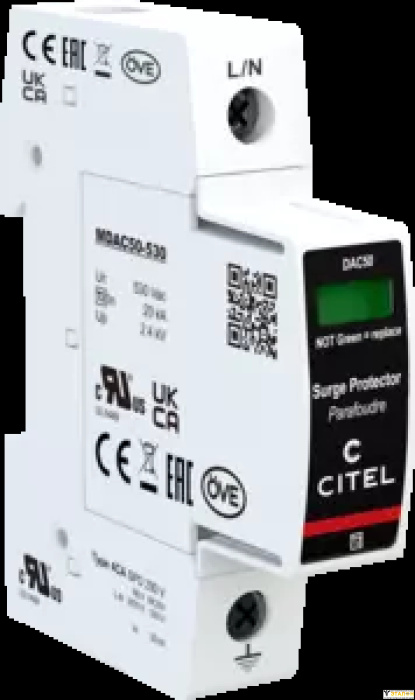

УЗИП тип 2 АС однофазный со сменными модулями, с выходом на контакт состояния. Используется в качестве первичной защиты однофазной сети в главном электрощите. В основу УЗИП заложен высокоэнергетический варистор с терморазмыкателем и индикатором состояния, чтобы соответствовать стандартам.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип УЗИП | 2 | |
Макс. AC рабочее напряжение | Uc | 530 Vac |
Временное перенапряжение - 5 сек. | UT | 700 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 920 В АС отключение |
Рабочий ток | Ipe | < 1 mA |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 20 kA |
Макс. ток разряда | Imax | 50 kA |
Уровень защиты | Up | 2.4 kV |
Остаточное напряжение при 5кА | Up-5kA | 2 kV |
Допустимый ток короткого замыкания | Isccr | 50 000 A |
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технология | Варистор | |
Конфигурация УЗИП | 1-полюсный | |
Подсоединение к сети | зажим под винт: 2.5-25 мм2 | |
Формат | Корпус со сменными модулями | |
Да | ||
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор | |
Модуль замены | MDAC50-530 | |
Дистанционная сигнализация отключения | опция DAC50S-10-530 : выход на перекидной контакт | |
Размеры | см. схему |
СОПРЯЖЕННЫЕ УСТРОЙСТВА ОТКЛЮЧЕНИЯ
Терморазмыкатель | внутренний | |
УЗО (если имеется) | Тип 'S' или замедленный | |
Плавкий предохранитель | Тип предохранителя gG - 50 - 125 A |
