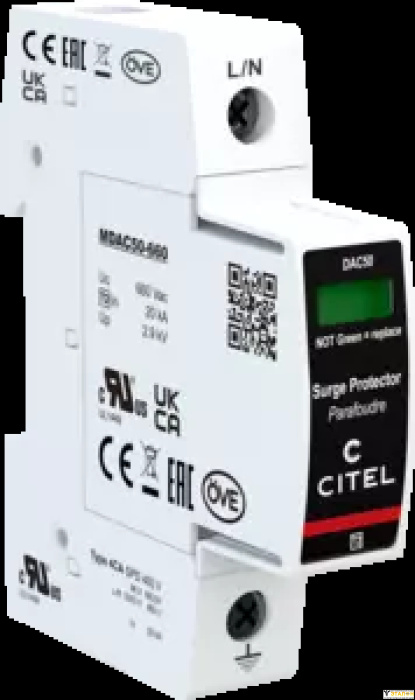

В основу УЗИП заложен высокоэнергетический варистор с терморазмыкателем и индикатором состояния.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип УЗИП | 2 | |
Макс. AC рабочее напряжение | Uc | 660 Vac |
Временное перенапряжение - 5 сек. | UT | 870 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 1150 В АС отключение |
Рабочий ток | Ipe | < 1 mA |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 20 kA |
Макс. ток разряда | Imax | 50 kA |
Уровень защиты | Up | 2.9 kV |
Остаточное напряжение при 5кА | Up-5kA | 2.4 kV |
Допустимый ток короткого замыкания | Isccr | 50 000 A |
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технология | Варистор | |
Конфигурация УЗИП | 1-полюсный | |
Подсоединение к сети | зажим под винт: 2.5-25 мм2 | |
Формат | Корпус со сменными модулями | |
Да | ||
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор | |
Модуль замены | MDAC50-660 | |
Дистанционная сигнализация отключения | опция DAC50S-10-660 : выход на перекидной контакт | |
Размеры | см. схему |
