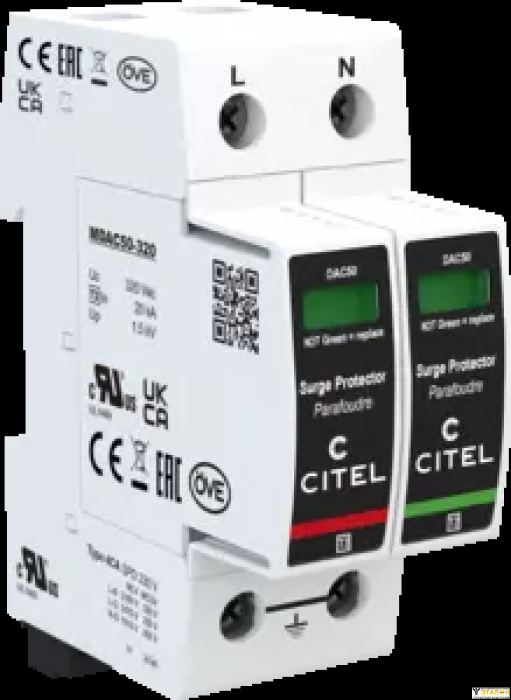

В основу УЗИП заложен высокоэнергетический варистор с терморазмыкателем и индикатором состояния. Многополюсные УЗИП DAC50 предназначены для защиты однофазной, трёхфазной или трёхфазной+нейтраль сети переменного тока.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип УЗИП | 2 | |
Сеть | 230 В однофазный | |
Конфигурация нейтрали | TT-TN | |
Макс. AC рабочее напряжение | Uc | 320 Vac |
Временное перенапряжение - 5 сек. | UT | 335 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 440 В АС отключение |
Временное перенапряжение N/PE | UT | 1200 В/300A/200 мс выдерживает |
Рабочий ток | Ipe | отсутствует |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 20 kA |
Макс. ток разряда | Imax | 50 kA |
Максимальный ток разряда | Imax Total | 50 kA |
Уровень защиты L/N | Up L/N | 1.5 kV |
Остаточное напряжение L / N при 5 кА | Up-5kA | 1.2 kV |
Уровень защиты N/PE at 5 kA | Up-5kA | 1.2 kV |
Допустимый ток короткого замыкания | Isccr | 50 000 A |
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технология | Металлооксидный варистор+газовый разрядник | |
Конфигурация УЗИП | Однофазный | |
Подсоединение к сети | зажим под винт: 2.5-25 мм2 | |
Формат | Корпус со сменными модулями | |
Да | ||
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор на полюс | |
Модуль замены | MDAC50-320+MDACG-320 | |
Дистанционная сигнализация отключения | выход на перекидной контакт | |
Электропроводка для удаленной сигнализации | 1.5 мм2 макс. | |
Макс. Напряжение / Ток для дистанционной сигнализации | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
Размеры | см. схему | |
Вес | 0.199 kg |
