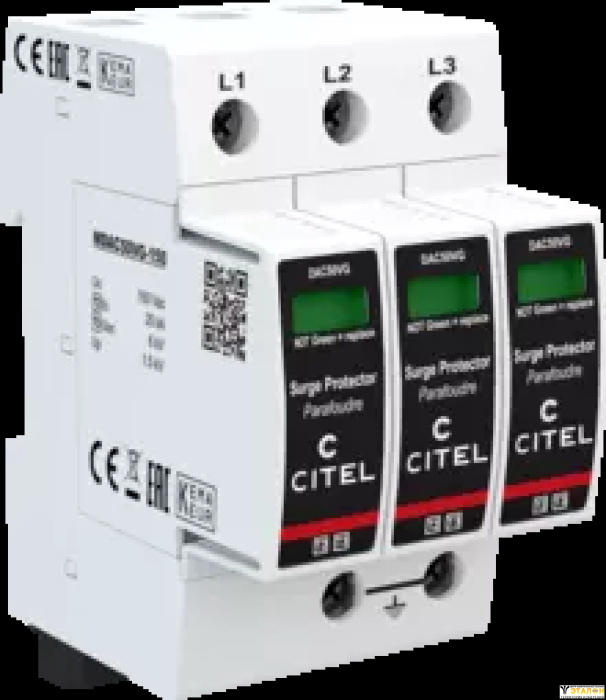

В основу УЗИП заложен высокоэнергетический варистор с терморазмыкателем и индикатором состояния.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип УЗИП | 2+3 | |
Сеть | 120/208 В 3-фазный | |
Конфигурация нейтрали | TNC | |
Макс. AC рабочее напряжение | Uc | 150 Vac |
Временное перенапряжение - 5 сек. | UT | 180 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 230 В АС выдерживает |
Рабочий ток | Ipe | отсутствует |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 20 kA |
Макс. ток разряда | Imax | 50 kA |
Максимальный ток разряда | Imax Total | 150 kA |
Испытание комбинированной волной IEC 61643-11 | Uoc | 6 kV |
Конфигурация подключения | L/PE | |
Уровень защиты L/PE | Up L/PE | 1.5 kV |
Остаточное напряжение L / PE при 5 кА | Up-5kA | 0.4 kV |
Допустимый ток короткого замыкания | Isccr | 50 000 A |
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технология | Технология VG (MOV+GSG) | |
Конфигурация УЗИП | 3-фазный | |
Подсоединение к сети | зажим под винт: 2.5-25 мм2 | |
Формат | Корпус со сменными модулями | |
Да | ||
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор на полюс | |
Модуль замены | MDAC50VG-150 | |
Дистанционная сигнализация отключения | выход на перекидной контакт | |
Электропроводка для удаленной сигнализации | 1.5 мм2 макс. | |
Макс. Напряжение / Ток для дистанционной сигнализации | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
Размеры | см. схему | |
Вес | 0.267 kg |
