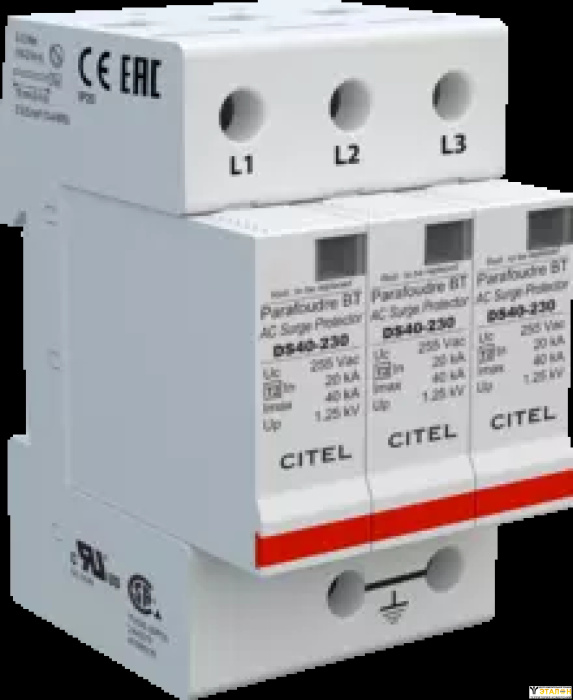

В основу УЗИП заложен высокоэнергетический варистор с терморазмыкателем и индикатором состояния.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип УЗИП | 2 | |
Сеть | 230/400 В 3-фазный | |
Конфигурация нейтрали | TNC | |
Номинальное напряжение линии | Un | 230 Vac |
Макс. AC рабочее напряжение | Uc | 255 Vac |
Временное перенапряжение - 5 сек. | UT | 335 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 440 В АС отключение |
Рабочий ток | Ipe | < 1.5 mA |
Рабочий ток | Ic | 0.5 mA |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 20 kA |
Макс. ток разряда | Imax | 40 kA |
Максимальный ток разряда | Imax Total | 120 kA |
Конфигурация подключения | L/PE | |
Режим(ы) защиты | MC | |
Остаточное напряжение при 5кА | Up-5kA | 0.9 kV |
Уровень защиты L/PE | Up L/PE | 1.25 kV |
Остаточное напряжение по 10 кА | Up-10kA | 1.1 kV |
Допустимый ток короткого замыкания | Isccr | 25 000 A |
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технология | Варистор | |
Конфигурация УЗИП | 3-фазный | |
Подсоединение к сети | зажим под винт : 2.5-25 мм2 / шина | |
Формат | Корпус со сменными модулями | |
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор на полюс | |
Модуль замены | DSM40-230 | |
Дистанционная сигнализация отключения | опция DS43S-230: выход на перекидной контакт | |
Размеры | см. схему |
СОПРЯЖЕННЫЕ УСТРОЙСТВА ОТКЛЮЧЕНИЯ
Терморазмыкатель | внутренний | |
УЗО (если имеется) | Тип 'S' или замедленный | |
Плавкий предохранитель | Тип предохранителя gG - 50 A |
