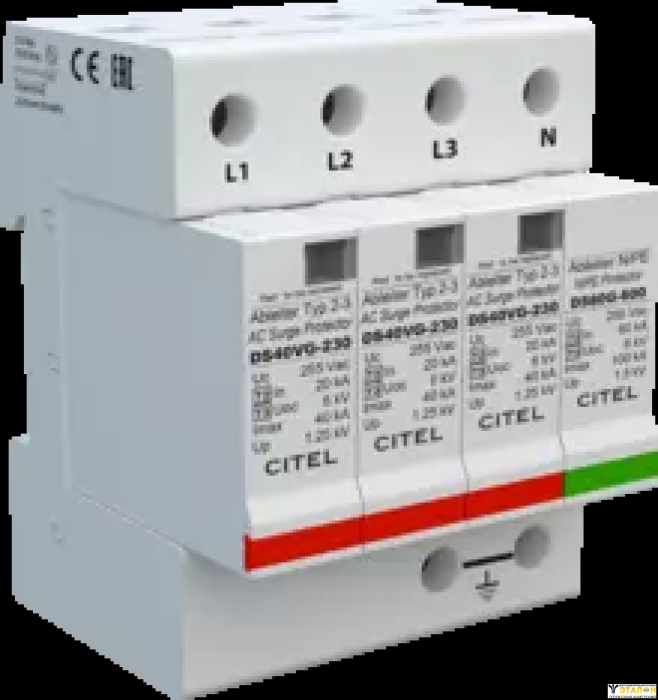

УЗИП DS40VG Тип 2 +3 AC, в основе технология VG, разработанная CITEL, чтобы подавить ток утечки и рабочее напряжение обеспечивая максимальную пропускную способность и надежный уровень защиты. Электрическая схема имеет разъединитель и соответствующий индикатор .. УЗИП DS40VG используются в многополюсной конфигурации для защиты однофазной, 3-фазной или 3-фазной+N сети переменного тока.
Таблица Электрические характеристики
Тип УЗИП | 2+3 | |
Сеть | 230/400 В 3-фазный+N | |
Конфигурация нейтрали | TT-TNS | |
Номинальное напряжение линии | Un | 230 Vac |
Макс. AC рабочее напряжение | Uc | 255 Vac |
Временное перенапряжение - 5 сек. | UT | 335 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 440 В АС выдерживает |
Временное перенапряжение N/PE | UT | 1200 В/300A/200 мс выдерживает |
Рабочий ток | Ipe | отсутствует |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 20 kA |
Макс. ток разряда | Imax | 40 kA |
Максимальный ток разряда | Imax Total | 100 kA |
Испытание комбинированной волной IEC 61643-11 | Uoc | 6 kV |
Стойкость к перенапряжению IEEE C62.41.1 | 20 kV | |
Конфигурация подключения | L/N и N/PE | |
Режим(ы) защиты | MC / MD | |
Остаточное напряжение | Up-in | 0.8 kV |
Уровень защиты L/N | Up L/N | 1.25 kV |
Допустимый ток короткого замыкания | Isccr | 25 000 A |
Таблица Механические характеристики
Технология | Технология VG (MOV+GSG) | |
Конфигурация УЗИП | 3- фазный+нейтраль | |
Подсоединение к сети | зажим под винт : 2.5-25 мм2 / шина | |
Формат | Корпус со сменными модулями | |
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор на полюс | |
Модуль замены | DSM40VG-230+DSM80G-600 | |
Дистанционная сигнализация отключения | опция DS44VGS-230/G: выход на перекидной контакт | |
Размеры | см. схему | |
Вес | 0.323 kg |
Таблица Соответствие стандартам
Соответствие стандартам | IEC 61643-11 / EN 61643-11 / UL1449 изд.4 | |
Сертификация | UL / EAC / TUV |
Таблица Сопряженные устройства отключения
Терморазмыкатель | внутренний | |
УЗО (если имеется) | Тип 'S' или замедленный | |
Плавкий предохранитель | Тип предохранителя gG - 50 A |
