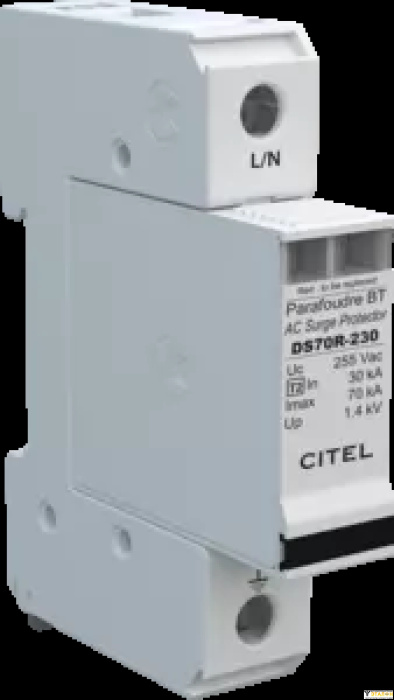

Общий режим защиты. Содержит высокоэнергетический варистор, оборудованный терморазмыкателем и индикатором отключения. Каждый полюс УЗИП соединяется между фазой и землей и нейтралью и землей.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип УЗИП | 2 | |
Сеть | 230/400 В | |
Номинальное напряжение линии | Un | 230 Vac |
Макс. AC рабочее напряжение | Uc | 255 Vac |
Временное перенапряжение - 5 сек. | UT | 335 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 440 В АС отключение |
Рабочий ток | Ipe | < 1 mA |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 30 kA |
Макс. ток разряда | Imax | 70 kA |
Максимальный ток разряда | Imax Total | 70 kA |
Конфигурация подключения | L/N или N/PE | |
Режим(ы) защиты | MC или MD | |
Уровень защиты | Up | 1.4 kV |
Остаточное напряжение при 5кА | Up-5kA | 1 kV |
Допустимый ток короткого замыкания | Isccr | 25 000 A |
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технология | Варистор | |
Конфигурация УЗИП | 1-полюсный | |
Подсоединение к сети | зажим под винт : 2.5-25 мм2 / шина | |
Формат | Корпус со сменными модулями | |
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 2 механических индикатора на полюс | |
Модуль замены | DSM70R-230 | |
Дистанционная сигнализация отключения | опция DS71RS-230 : выход на перекидной контакт | |
Размеры | см. схему | |
Вес | 0.127 kg |
