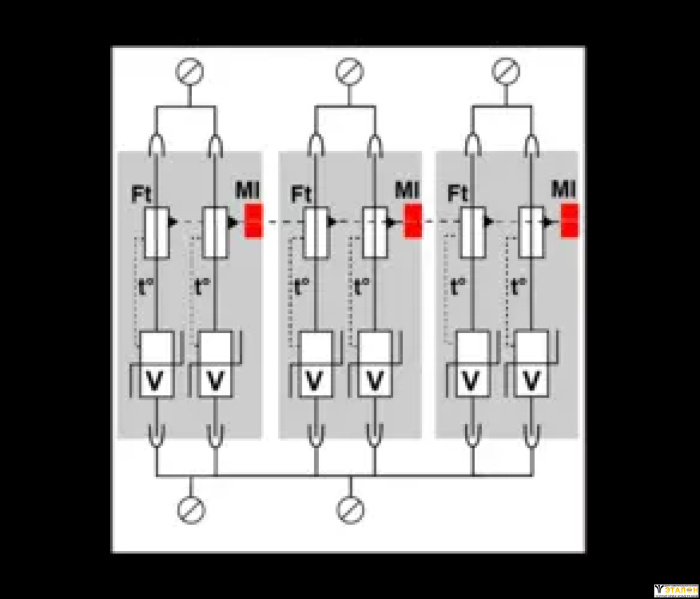

УЗИП DS70R тип 2 для сети переменного тока используется в качестве первичной защиты одно или трёхфазной сети в главном электрическом шкафу. Общий режим защиты. В устройствах защиты от импульсных перенапряжений сочетаются высокоэнергетический варистор оборудованный терморазмыкателем и индикатором отключения, в соответствии со стандартами. Каждый полюс УЗИП соединяется между фазой и землей и нейтралью и землей.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип УЗИП | 2 | |
Сеть | 120/208 В 3-фазный | |
Конфигурация нейтрали | TNC | |
Номинальное напряжение линии | Un | 120 Vac |
Макс. AC рабочее напряжение | Uc | 150 Vac |
Временное перенапряжение - 5 сек. | UT | 180 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 230 В АС выдерживает |
Рабочий ток | Ipe | < 3 mA |
Рабочий ток | Ic | < 1 mA |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 30 kA |
Макс. ток разряда | Imax | 70 kA |
Максимальный ток разряда | Imax Total | 210 kA |
Конфигурация подключения | L/PE | |
Режим(ы) защиты | MC | |
Остаточное напряжение при 5кА | Up-5kA | 0.6 kV |
Уровень защиты L/PE | Up L/PE | 1 kV |
Остаточное напряжение по 10 кА | Up-10kA | 0.7 kV |
Допустимый ток короткого замыкания | Isccr | 25 000 A |
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технология | Варистор | |
Конфигурация УЗИП | 3-фазный | |
Подсоединение к сети | зажим под винт : 2.5-25 мм2 / шина | |
Формат | Корпус со сменными модулями | |
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 2 механических индикатора на полюс | |
Модуль замены | DSM70R-120 | |
Дистанционная сигнализация отключения | опция DS73RS-120 : выход на перекидной контакт | |
Размеры | см. схему |
СОПРЯЖЕННЫЕ УСТРОЙСТВА ОТКЛЮЧЕНИЯ
Терморазмыкатель | внутренний | |
УЗО (если имеется) | Тип 'S' или замедленный | |
Плавкий предохранитель | Тип предохранителя gG - 100 A min. – 125 A max. |
