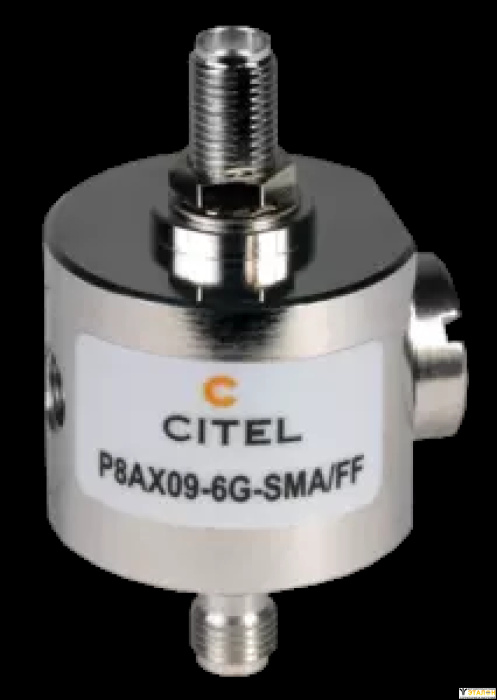

P8AX - Серия УЗИП на базе технологии газовых разрядников и разработана специально для защиты ВЧ линий. Доступны версии разной мощности и с разным коаксиальными разъёмами, также версия с проходным монтажом и с разным сопротивлением.
Таблица Электрические характеристики
Макс. рабочее напряжение DС | Uc | 120 Vdc |
Частотный диапазон | f | DC-7 GHz |
Вносимые потери | < 0.3dB | |
Вносимые потери | > 18 dB | |
Сопротивление | 50 ohms | |
Коэффициент стоячей волны по напряжению | <1.3:1 | |
Макс. линейный ток | IL | 10 A |
Макс. ток разряда | Imax | 20 kA |
Режим(ы) защиты | MC | |
Уровень защиты | Up | < 1100 V |
Импульсный ток | Iimp | 1 kA |
Номинальный ток разряда | In | 5 kA |
Макс. передаваемая мощность | 70 W | |
Типичная пропускная энергия | 2.2 mJ | |
Допускает пропускание постоянного тока | ZERTZAERTZERTZER | True |
Сопротивление изоляции | IR | ≥10 GOhms |
Таблица Механические характеристики
Технология | Газовый разрядник | |
Подсоединение к сети | Разъём SMA 'мама'/'мама' | |
Монтаж | Разъём с возможностью проходного монтажа | |
Материал корпуса | Латунь / Покрытие поверхности: Cu Zn Sn | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP66 | |
Действие защиты | Короткое замыкание | |
Индикатор отключения | прерывание передачи | |
Модуль замены | 1 x BA HF | |
Размеры | см. схему | |
Контакты | Бронза/Поверхность Au-Ag |
Таблица Соответствие стандартам
Соответствие стандартам | IEC 61643-21 / EN 61643-21 / UL497C / UL497E |
