Назначение и описание Тахион УЗП-ВЧ F - Устройство защиты от перенапряжения высокочастотных цепей УЗП-ВЧ F:
Устройство защиты высокочастотных цепей УЗП-ВЧ F предназначено для защиты оборудования, подключённого к коаксиальной линии с волновым сопротивлением 75 Ом, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).
Изделие рекомендуется для установки в системах индивидуального и коллективного приема аналогового и цифрового телевидения (СКПТ, КТВ), системах приема спутникового телевидения для защиты оборудования от импульсных перенапряжений (наводок) в высокочастотных трактах.

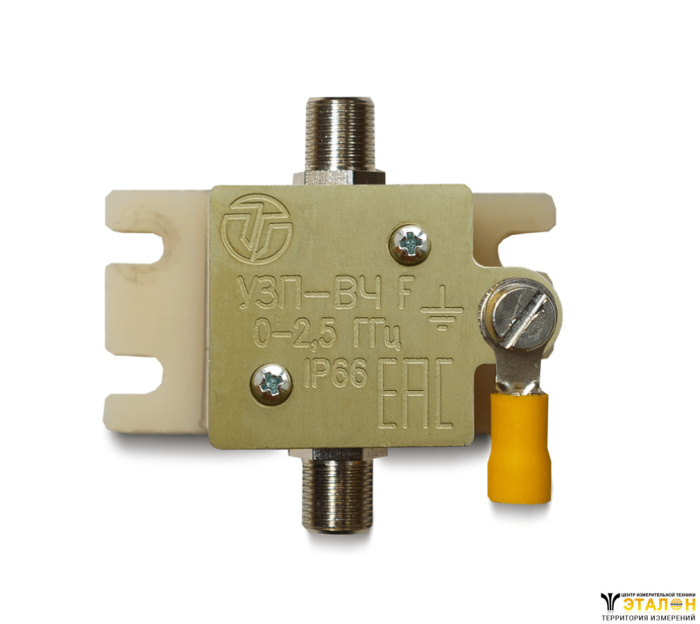

Конструктивно изделие выполнено в экранированном алюминиевом корпусе. Основание изделия изготовлено из диэлектрика для исключения образования «земляных петель» и случайного попадания потенциала на корпус в местах установки.
Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69.
Степень защиты в соответствии с ГОСТ 14254 IP66.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Основные технические характеристики:
№ п/п | Характеристика | Значение |
1 | Волновое сопротивление, Ом | 75 |
2 | Полоса пропускания по уровню -1 дб, ГГц | 0÷2,5 |
3 | КСВН в диапазоне 20-2480 МГц, не более | 1,6 |
4 | Потери в диапазоне, МГц, дБ 20-900 (ТВ, КТВ) 900-2000 (КТВ, SAT, GSM) 2,4-2,48 (Wi-Fi) |
0,2÷0,5 0,2÷0,6 0,3÷0,9 |
5 | Тип разъема | F |
6 | Статическое напряжение пробоя (100 В/с) не более, В | 110 |
7 | Уровень напряжения защиты (динамическое напряжение пробоя (1 кВ/мкс)) В, не более | 640 |
8 | Максимальный разрядный ток (10/350 мкс,), кА | 2 |
9 | Максимальный разрядный ток tимп. 8/20мкс (Imax), кА | 20 |
10 | Время срабатывания, нсек, менее | 25 |
11 | Диапазон рабочих температур, °С | -60 ÷ +80 |
12 | Габаритные размеры, (ДхВхШ), мм | 60 х 39 х 32,5 |
Габаритно-установочные размеры:
Пример схемы подключения:
