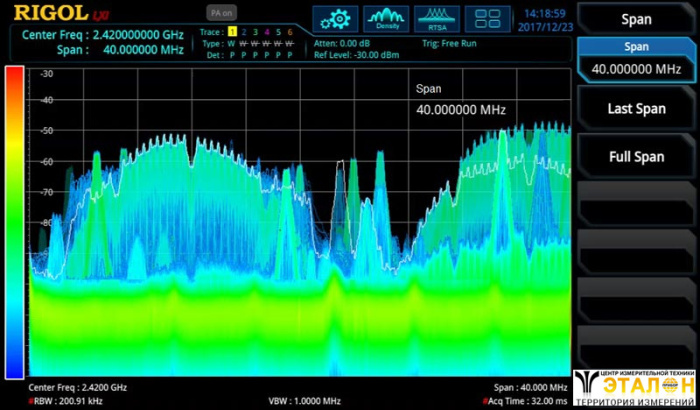

Опция RSA5000-B40 позволяет увеличить полосу анализа у анализаторов спектра Rigol серии RSA5000 в режиме RTSA до 40 МГц. Минимальная длительность для гарантированного захвата сигналов 100% POI - 7,45 мкс. Разрешение (для окна Kaiser) от 100 кГц до 3,21 МГц. Активируется программным кодом.
Характеристики | Параметры | Значения | |||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Режим анализатора спектра реального времени (RTSA) | |||||||||||||||||||||||||||||||||||||
Основные параметры RTSA | Полоса анализа в реальном времени | Стандартно | 25 МГц | ||||||||||||||||||||||||||||||||||
Опция RSA5000-B40 | 40 МГц | ||||||||||||||||||||||||||||||||||||
Мин. длительность для гарантированного захвата сигналов 100% POI | Стандартно | 7,82 мкс | |||||||||||||||||||||||||||||||||||
Опция RSA5000-B40 | 7,45 мкс | ||||||||||||||||||||||||||||||||||||
Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW, мкс (макс. полоса обзора, окно Kaise) |
| ||||||||||||||||||||||||||||||||||||
Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднее | ||||||||||||||||||||||||||||||||||||
Количество графиков | 6 | ||||||||||||||||||||||||||||||||||||
Тип окна | Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | ||||||||||||||||||||||||||||||||||||
Разрешение (для окна Kaiser) | обеспечивает 6 RBW для каждого окна, кроме прямоугольного; | ||||||||||||||||||||||||||||||||||||
Полоса обзора | Мин. диапазон / Макс. диапазон | ||||||||||||||||||||||||||||||||||||
40 МГц | 100 кГц / 3,21 МГц | ||||||||||||||||||||||||||||||||||||
25 МГц | 62,8 кГц / 2,01 МГц | ||||||||||||||||||||||||||||||||||||
10 МГц | 25,1 кГц / 804 кГц | ||||||||||||||||||||||||||||||||||||
1 МГц | 2,51 кГц / 80,4 кГц | ||||||||||||||||||||||||||||||||||||
100 кГц | 251 Гц / 8,04 кГц |
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
