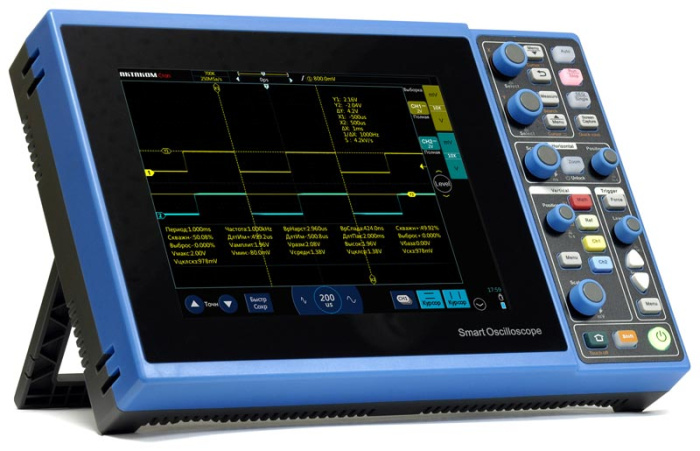

ADS-4144 - осциллограф
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
14 месяцев
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.
ADS-4144 - осциллограф – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). ADS-4144 - осциллограф обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Назначение:
Осциллограф планшетного типа. Полоса пропускания 100 МГц. 4 аналоговых канала. Максимальная дискретизация 1 Гвыб/с. Максимальная длина записи 28 М точек. Скорость захвата осциллограмм 80000 осц/с. Вертикальное разрешение 8 бит. Коэффициент отклонения 500 мrВ/дел - 5 В/дел. Горизонтальная развертка 2 нс - 1000 с/дел. Курсорные измерения. 31 тип автоизмерений. 8 стандартных типов запуска + 7 типов последовательных шин (UART, I2C, SPI, CAN, LIN, MIL-1553B, ARINC429). Декодирование протоколов RS232/UART, I2C, SPI, LIN, CAN; опция - MIL-1553B, ARINC429. 6-разрядный частотомер. Интерфейсы USB 2.0, microUSB 2.0, LAN, microHDMI. Цветной сенсорный 8" мультач дисплей (800х600). Питание: сетевой адаптер 220 В / Li-ion батарея 7500 мА•ч / 7.4 В. Размеры 280x180x50 мм. Вес 1,43 кг.Особенности:
- Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления)
- Сенсорный мультитач дисплей: до 5 точек касания
- Большие размеры дисплея 8" и высокое разрешение 800х600
- 256 градаций яркости
- Четыре канала
- Большая глубина записи до 28 млн. точек
- Высокая скорость захвата осциллограмм до 80000 осц/сек
- 31 тип автоматических измерений (5 одновременно)
- Курсорные измерения
- Встроенный 6-ти разрядный аппаратный частотомер
- Режим записи и воспроизведения
- Большая встроенная память 8 Гб и возможность сохранения на USB носитель
- Широкий выбор интерфейсов для управления осциллографом и сохранения данных
- Возможность подключения мыши через стандартные интерфейсы
- HDMI интерфейс для вывода информации на внешний монитор
- Эргономичный дизайн
- Перезаряжаемая Li-Ion батарея
- Русскоязычный интерфейс меню
Характеристики
| Количество каналов | 4 | |
| Полоса пропускания | 100 МГц | |
| Режимы регистрации | Выборка | реальное время |
| Пиковый детектор | 1 нс (один канал) 2 нс (два канала) 4 нс (четыре канала) | |
| Усреднение | 2, 4, 8, 16, 32, 64, 128, 256 | |
| Огибающая | 2, 4, 8, 16, 32, 64, 128, 256, | |
| Интерполятор | Sin (x)/x | |
| Максимальное входное напряжение | CAT1 300 В (1 МОм) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 МОм ±1% || 15 пФ ±3 пФ | |
| Учет ослабления пробников | 0,001X...10000X | |
| Параметры горизонтальной системы | Макс. частота дискретизации | 1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала) 250 Мвыб/сек (четыре канала) |
| Макс. глубина записи | 28 М точек (один канал) 14 М точек (два канала) 7 М точек (четыре канала) | |
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |
| Диапазон задержки временной базы | -14 дел. - 14000 сек | |
| Погрешность времени выборки и времени задержки | ±20 ppm | |
| Старение | ±5 ppm / год | |
| Режимы | Y-T, X-Y, самописец, Zoom | |
| Самописец | 200 мс/дел - 1000 с/дел | |
| Параметры вертикальной системы | Вертикальное отклонение | 500 мкВ/дел - 5 В/дел (1 МОм) |
| АЦП | 8 бит | |
| Диапазон смещения | ±2,5 В (с пробником х1, <500 мВ/дел) ±120 В (с пробником х1, ≥500 мВ/дел) | |
| Полоса пропускания для аналогового сигнала | 100 МГц | |
| Ограничение полосы пропускания | 20 МГц, ФВЧ, ФНЧ | |
| Время нарастания | ≤3,5 нс | |
| Шум | ≤1 мВ | |
| Погрешность коэф. усиления | ≤±2%(1 МОм) | |
| Изоляция между каналами | ≥40 дБ (100:1) | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), |
| Автоматические | Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS | |
| Математические операции | +, -, *, /, БПФ | |
| БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming | |
| Система запуска | Режим запуска | авто, обычный, однократный |
| Связь | DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), шумоподавление | |
| Диапазон уровня запуска | ±10 делений от центра экрана | |
| Тип запуска | Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов) | |
| Типы последовательных шин | UART, I2C, SPI, CAN, LIN, MIL-1553B, ARINC429 | |
| Блокировка уровня запуска | 200 нс ~ 10 с | |
| Запуск по фронту | нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление | |
| Запуск по длительности импульса | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = Диапазон установок 8 нс ~ 10 с | |
| Запуск по скорости нарастания | положительная скорость: >, <, внутри диапазона отрицательная скорость: >, <, внутри диапазона | |
| Запуск по видео | Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле | |
| Запуск по логическому шаблону | AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X | |
| Запуск по N фронту | Тип фронта: нарастающий, спадающий Номер фронта 1 ~ 65535 | |
| Запуск по ранту | Событие: временное, логическое | |
| Декодирование протоколов | Режим отображения | Графический, табличный |
| Типы протоколов | Стандартно: UART, I2C, SPI, CAN, LIN Опция: MIL-1553B, ARINC429 | |
| UART | Приемник Rx: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Четность: нет, четные, нечетные Разрядность: 5, 6, 7, 8, 9 бит Скорость передачи: 1,2К - 8 Мбит/с Отображение: шестнадцатеричное, двоичное, ASC II | |
| I2C | Линия данных: CH1, CH2, CH3, CH4 Линия тактирования: CH1, CH2, CH3, CH4 | |
| SPI | Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4 Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 Разрядность: 4, 8, 16, 24, 32 бит | |
| CAN | Источник: CH1, CH2, CH3, CH4 Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx Скорость передачи: 10 К - 5 Мбит/с | |
| LIN | Источник: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Скорость передачи: 2,4 К - 625 кбит/с | |
| MIL-1553B (опция) | Источник: CH1, CH2, CH3, CH4 Отображение: шестнадцатеричное, двоичное | |
| ARINC429 (опция) | Источник: CH1, CH2, CH3, CH4 Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM Отображение: шестнадцатеричное, двоичное Скорость передачи: 12,5 К / 100 кбит/с | |
