Главная > Каталог > Радиоизмерительные приборы > Осциллографы > ADS-4155 - осциллограф цифровой

(3)

Цена:

по запросу

Общая стоимость 0 руб.

В корзину

Купить в 1 клик

Нашли дешевле?
Снизим цену!

В избранное

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Бесплатная доставка от 50000₽

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы
Сервис

Описание

Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

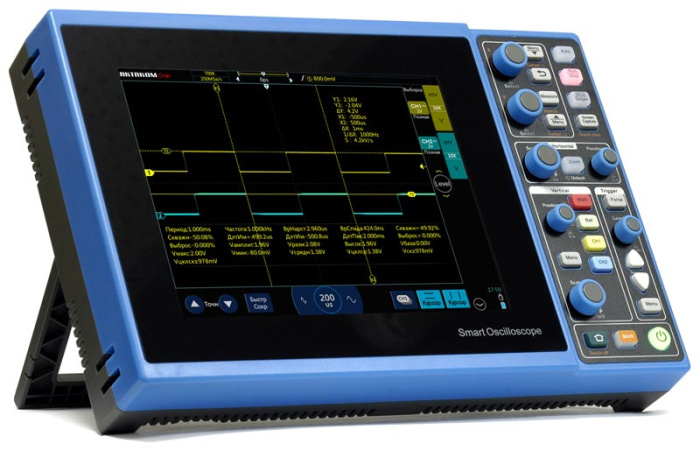

ADS-4155 - осциллограф цифровой – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). ADS-4155 - осциллограф цифровой обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.

Назначение:

Осциллограф планшетного типа. Полоса пропускания 150 МГц. 2 аналоговых канала. Максимальная дискретизация 1 Гвыб/с. Максимальная длина записи 28 М точек. Скорость захвата осциллограмм 80000 осц/сек. Вертикальное разрешение 8 бит. Коэффициент отклонения 500 мrВ/дел - 5 В/дел. Горизонтальная развертка 2 нс - 1000 с/дел. Курсорные измерения. 31 тип автоизмерений. 8 стандартных типов запуска + 7 типов последовательных шин (UART, I2C, SPI, CAN, LIN, MIL-1553B, ARINC429). Декодирование протоколов RS-232/UART, I2C, SPI, LIN, CAN; опция - MIL-1553B, ARINC429. 6-ти разрядный частотомер. Интерфейсы USB 2.0, microUSB 2.0, LAN, microHDMI. Цветной сенсорный 8" мультач дисплей (800х600). Питание: сетевой адаптер 220 В, Li-ion батарея 7500 мА•ч / 7.4 В. Размеры 280x180x50 мм. Вес 1,34 кг.

Особенности:

Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления)
Сенсорный мультитач дисплей: до 5 точек касания
Большие размеры дисплея 8" и высокое разрешение 800х600
256 градаций яркости
Два канала
Большая глубина записи до 28 млн. точек
Высокая скорость захвата осциллограмм до 80000 осц/сек
31 тип автоматических измерений (5 одновременно)
Курсорные измерения
Встроенный 6-ти разрядный аппаратный частотомер
Режим записи и воспроизведения
Большая встроенная память 8 Гб и возможность сохранения на USB носитель
Широкий выбор интерфейсов для управления осциллографом и сохранения данных
Возможность подключения мыши через стандартные интерфейсы
HDMI интерфейс для вывода информации на внешний монитор
Эргономичный дизайн
Перезаряжаемая Li-Ion батарея
Русскоязычный интерфейс меню

Характеристики

Количество каналов		2
Полоса пропускания		150 МГц
Режимы регистрации	Выборка	реальное время
	Пиковый детектор	1 нс (один канал) 2 нс (два канала)
	Усреднение	2, 4, 8, 16, 32, 64, 128, 256
	Огибающая	2, 4, 8, 16, 32, 64, 128, 256,
Интерполятор		Sin (x)/x
Максимальное входное напряжение		CAT1 300 В (1 МОм)
Вход	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 МОм ±1% \|\| 15 пФ ±3 пФ
	Учет ослабления пробников	0,001X...10000X
Параметры горизонтальной системы	Макс. частота дискретизации	1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала)
	Макс. глубина записи	28 М точек (один канал) 14 М точек (два канала)
	Коэффициент развертки	2 нс/дел - 1000 с/дел
	Диапазон задержки временной базы	-14 дел. - 14000 сек
	Погрешность времени выборки и времени задержки	±20 ppm
	Старение	±5 ppm / год
	Режимы	Y-T, X-Y, самописец, Zoom
	Самописец	200 мс/дел - 1000 с/дел
Параметры вертикальной системы	Вертикальное отклонение	500 мкВ/дел - 5 В/дел (1 МОм)
	АЦП	8 бит
	Диапазон смещения	±2,5 В (с пробником х1, <500 мВ/дел) ±120 В (с пробником х1, ≥500 мВ/дел)
	Полоса пропускания для аналогового сигнала	150 МГц
	Ограничение полосы пропускания	20 МГц, ФВЧ, ФНЧ
	Время нарастания	≤2,33 нс
	Шум	≤1 мВ
	Погрешность коэф. усиления	≤±2%(1 МОм)
	Погрешность коэф. усиления	≤±2%(1 МОм)
	Изоляция между каналами	≥40 дБ (100:1)
Измерения	Курсорные	ручные (ΔV, ΔT, 1/ΔT),
	Автоматические	Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS
	Математические операции	+, -, *, /, БПФ
	БПФ	4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска	Режим запуска	авто, обычный, однократный
	Режим запуска	авто, обычный, однократный
	Связь	DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), шумоподавление
	Диапазон уровня запуска	±10 делений от центра экрана
	Тип запуска	Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
	Типы последовательных шин	UART, I2C, SPI, CAN, LIN, MIL-1553B, ARINC429
	Блокировка уровня запуска	200 нс ~ 10 с
	Запуск по фронту	нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
	Запуск по длительности импульса	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = Диапазон установок 8 нс ~ 10 с
	Запуск по скорости нарастания	положительная скорость: >, <, внутри диапазона отрицательная скорость: >, <, внутри диапазона
	Запуск по видео	Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле
	Запуск по логическому шаблону	AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X
	Запуск по N фронту	Тип фронта: нарастающий, спадающий Номер фронта 1 ~ 65535
	Запуск по ранту	Событие: временное, логическое


Декодирование протоколов	Режим отображения	Графический, табличный
	Режим отображения	Графический, табличный
	Типы протоколов	Стандартно: UART, I2C, SPI, CAN, LIN Опция: MIL-1553B, ARINC429
	UART	Приемник Rx: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Четность: нет, четные, нечетные Разрядность: 5, 6, 7, 8, 9 бит Скорость передачи: 1,2К - 8 Мбит/с Отображение: шестнадцатеричное, двоичное, ASC II
	I2C	Линия данных: CH1, CH2, CH3, CH4 Линия тактирования: CH1, CH2, CH3, CH4
	SPI	Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4 Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 Разрядность: 4, 8, 16, 24, 32 бит
	CAN	Источник: CH1, CH2, CH3, CH4 Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx Скорость передачи: 10 К - 5 Мбит/с
	LIN	Источник: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Скорость передачи: 2,4 К - 625 кбит/с
	MIL-1553B (опция)	Источник: CH1, CH2, CH3, CH4 Отображение: шестнадцатеричное, двоичное
	ARINC429 (опция)	Источник: CH1, CH2, CH3, CH4 Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM Отображение: шестнадцатеричное, двоичное Скорость передачи: 12,5 К / 100 кбит/с
