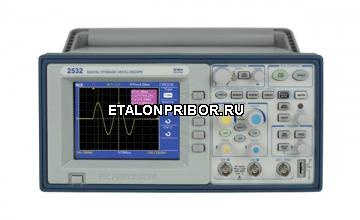

BK2532 - Цифровой запоминающий осциллограф, 40 МГц
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.
BK2532 - Цифровой запоминающий осциллограф, 40 МГц – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). BK2532 - Цифровой запоминающий осциллограф, 40 МГц обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Описание:
2-х канальный осциллограф, полоса пропускания 40 МГц, частота дискретизации в реальном масштабе 500 Мвыб/сек. Цветной ЖК-дисплей, 11 видов автоматических измерений, многоязычный интерфейс пользователя. Автоматическая настройка с однокнопочным доступом (режим Auto). Длина записи по каждому каналу 4000 точек.
Полнофункциональный недорогой запоминающий осциллограф
Цифровой осциллограф 2532 сочетает в себе высокую эффективность и функциональность при достаточно невысокой стоимости. Аналоговые элементы управления вместе с функцией автоматических измерений обеспечивают легкость использования данных осциллографов. Расширенные функциональные возможности, такие как, внешний запуск, функция БПФ и режим автоматических измерений, обеспечивают пользователя мощным инструментом для отладки самых разнообразных схем. Дополнительно на осциллографы установлено специализированное программное обеспечение на базе ПК, что позволяет с легкостью фиксировать, сохранять и анализировать сигналы и результаты измерений.
Осциллограф 2532 идеально подходит для применения в сфере образования и профессионального обучения, для проектирования и отладки, облуживания и ремонта различных электронных схем и компонентов.
Функциональные особенности:
- Полоса пропускания 40 МГц , частота дискретизации в реальном масштабе времени 500 Мвыб/сек.
- Цветной ЖК-дисплей
- Автоматическая настройка с однокнопочным доступом (режим Auto)
- Длина записи по каждому каналу 4000 точек
- Регистрация, запись, анализ сигналов, включая специализированное ПО «EasyScope»
- 11 видов автоматических измерений
- БПФ плюс 4 операции математической обработки в стандартной комплектации
- Расширенные возможности запуска, включая запуск по длительности импульса и по выбранной строке видеосигнала
- Запись/Вызов сохраненных настроек и параметров сигнала
- Многоязычный интерфейс пользователя
- Защитная петля (кольцо) на корпусе. Используйте встроенный кабельный канал для защиты вашего осциллографа на рабочем месте.
По отдельному заказу:
- пробник PR 37A 10:1;
- пробник демодулятора PR32 A;
- высоковольтный пробник PR 55.
Гарантия: 1 год.
Технические характеристики
| Модель | |
|---|---|---|
2530 | 2532 | |
Рабочие характеристики | ||
Полоса пропускания | 25 МГц | 40 МГц |
Реальновременная частота дискретизации | 250 Мвыб/сек | 500 Мвыб/сек |
Каналы | 2 | |
Дисплей | 1/4, VGA, ЖК, монохромн. | 1/4, VGA, ЖК, цветной |
Время нарастания | < 14 нс | < 8,8 нс |
Память (длина записи)* | 4000 точек | |
Разрешение по вертикали | 8 бит | |
Коэффициент отклонения по вертикали | 2 мВ – 5 В/деление | |
Погрешность коэффициента усиления на постоянном токе | ± 3 % | |
Максимально допустимое напряжение на входе | 300 В пик CAT II (между сигналом и стандартным BNC-разъемом) | |
Динамический диапазон | 2 мВ – 100 мВ, +- 2 В 200 мВ – 5 В, +- 40 В | |
Ограничение полосы пропускания | - | 20 МГц |
Диапазон развертки | 25 нс/деление – 50 с/деление | 10 нс/деление – 50 с/деление |
Погрешность развертки | 100 ppm | |
Связь по входу | По постоянному току (DC); по переменному току (AC); заземление входа | |
Входной импеданс | 1 МОм, 13 пФ | |
Масштабирование по горизонтали и по вертикали | Растяжение или сжатие зафиксированной или динамической формы сигнала по горизонтали или по вертикали | |
Интерфейс ввода-вывода | USB-порт для связи с ПК (требует для использования включенное в комплект поставки ПО EasyScope) | |
* Дисплей прибора отображает 2500 точек. Возможна запись 4000 точек в память и передача их (с помощью ПО EasyScope) на экран ПК. Данная функция работает при настройке развертки в диапазоне 2,5 мкс/деление – 50 мс/деление (при выключенном режиме сканирования). | ||
Режимы сбора данных | ||
Выборка | Отображаются только данные выборки | |
Пиковое детектирование |
| |
Усреднение | Усредненная форма сигнала. Число усреднений выбирается из ряда: 4, 16, 32, 64, 128 или 256 | |
Режим самописца | Для уставок временной развертки от 0,1 с/деление до 50 с/деление | |
Система запуска | ||
Типы запуска | По фронту, по длительности импульса, по видеосигналу* | |
Режимы запуска | Автоматический, нормальный, однократный | |
Вид связи в тракте запуска | DC (связь по постоянному току), AC (связь по переменному току), LF Reject (подавление низкочастотных помех), HF Reject (подавление высокочастотных помех) | |
Источник запуска | Канал 1, канал 2, линия переменного тока, внешний, внешний/5 | |
* Поддерживаются форматы PAL/SECAM, NTSC. Запуск по четному или нечетному полю, по всем строкам или по конкретной строке.
Курсоры | ||
Типы | Измерение амплитудных или временных параметров | |
Измерения | DV, DT, 1/DT | |
Автоматическое измерение параметров сигнала | ||
Временные параметры | Длительность фронта (Rise Time), длительность среза (Fall Time), частота цикла (Cycle frequency), период (Period), длительность положительного импульса (Positive Pulse Width), длительность отрицательного импульса (Negative Pulse Width) | |
Амплитудные параметры | MAX (макс. значение), MIN (мин. значение), Peak-Peak (размах), Average (среднее значение), Vrms (среднеквадратическое значение) | |
Параметры в частотной области | Аппаратно реализованный частотомер обеспечивает считывание данных от источника запуска с 6-разрядным разрешением. | |
Математическая обработка сигналов | ||
Математическая функция | БПФ, сложение, вычитание, умножение, деление | |
БПФ | Окна: Хэннинга, Хамминга, Блэкмена, прямоугольное окно или окно с плоской вершиной. Объем выборки 2048 точек | |
Автонастройка | Автоматически устанавливает элементы управления вертикальным и горизонтальным каналами, а также условия запуска посредством нажатия одной клавиши | |
Дисплей | ||
Режим индикации | Дисплей 1/4 VGA (5,7 дюйма), монохромн. ЖК-матрица (320 х 240 точек) с регулируемым контрастом и негативным изображением на экране | |
Формирование изображения | Точечное, векторное | |
Послесвечение | Выключено (off), 1 с, 2 с, 5 с, неограниченное | |
Интерполяция | Sin(x)/x, линейная | |
Формат отображения | YT (напряжение от времени); XY (зависимость напряжения одного канала от другого) | |
Требования к питанию | От 100 до 240 В переменного тока, макс. 50 вольт-ампер, от 45 Гц до 440 Гц | |
Условия окружающей среды | ||
Температура | Рабочая: от 0°С до +55 °С Для нерабочего состояния: от -40°С до +70 °С | |
Относительная влажность | Рабочие условия: 95 % при температуре +40 °С Для нерабочего состояния: 90 % при температуре +65 °С | |
Высота над уровнем моря | Для рабочего состояния: до 4000 м | |
Степень загрязнения | Степень загрязнения 2 только для использования внутри помещений | |
Электромагнитная совместимость и эксплуатационная безопасность | ||
ЭМС | Осциллограф соответствует требованиям директивы Совета ЕС по ЭМС №2004/108/EC | |
Эксплуатационная безопасность | EN61010-1:2001 | |
Общие положения | ||
Размеры Ширина x Высота x Глубина | 290 мм (Ширина) x 150 мм (Высота) x 300 мм (Глубина) | |
Масса | 4,6 кг (10 фунтов) | |
Комплект поставки
Стандартный комплект поставки:
- руководство пользователя;
- два пробника 10:1;
- шнур питания;
- кабель интерфейса USB;
- установочный диск ПО EasyScope.
