Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

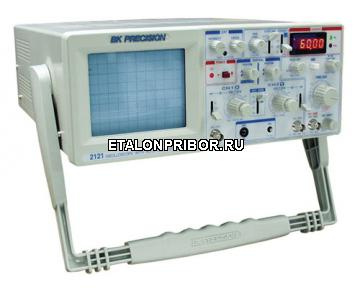

BK 2121 - Двухканальный осциллограф, 30 МГц – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). BK 2121 - Двухканальный осциллограф, 30 МГц обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Описание:
BK 2121 - Двухканальный осциллограф, 30 МГц имеет: Чувствительность 5 мВ/деление в одноканальном или двухканальном режиме работы. Режимы развертки AUTO/NORM с запуском TV-H, TV-V и источником синхронизации от сети. Развертка с 23 калиброванными ступенями с растяжкой x10. Компактная миниатюрная конструкция. Встроенный частотомер 50 МГц
ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ (КАНАЛ 1 И КАНАЛ 2) | ||
---|---|---|
Чувствительность | от 5 мВ/дел. до 5 В/дел., от 1 мВ/дел. до 1 В/дел., x 5 | |
Делитель | 10 ступеней с шагом 1-2-5. Управление с помощью верньера предусматривает полную регулировку между ступенями. | |
Погрешность | ± 3%, ± 5% при усилении x 5 | |
Входное сопротивление | 1 МОм ± 2% | |
Входная емкость | 25 пФ ± 10% пФ | |
Полоса пропускания | от 5 мВ до 5 В/дел., DC - 30 МГц (-3 дБ) при усилении x 5: DC - 10 МГц (-3 дБ) | |
Время нарастания | 12 нс (выброс менее 5%) | |
Рабочие режимы | CH 1: Канал 1, один луч | |
CH 2 | Канал 2, один луч | |
ALT | Два луча, попеременно | |
CHOP | Два луча, поочередно | |
ADD | Алгебраическая сумма Канал 1+ Канал 2 | |
Обращение полярности | Только Канал 2 | |
Макс. вход. напряжение | 400 В (DC + AC от пика до пика) | |
РАЗВЕРТКА | ||
Скорость развертки | от 0,1 мкс/дел. до 2 с/дел., 23 ступени с шагом 1-2-5, управление с помощью верньера предусматривает полную регулировку времени развертки между ступенями. | |
Погрешность | ± 3% | |
Растяжка развертки | x 10 | |
СИНХРОНИЗАЦИЯ | ||
Режимы | Авто (свободный ход) или ждущий, TV-H, TV-V | |
Источники | Канал 1, Канал 2, Сеть, Переменный, Внешний | |
Макс. напряжение при внешнем запуске | 300 В (DC + AC от пика к пику) | |
|
| |
Связь по входу сигнала запуска | AC 30 Гц - 30 МГц | |
TV-H | Используется для запуска по кадровому синхроимпульсу TV-сигнала | |
TV-V | Используется для запуска по строчному синхроимпульсу TV-сигнала | |
ЧУВСТВИТЕЛЬНОСТЬ СИНХРОНИЗАЦИИ | ||
Фильтр | Полоса пропускания Внут. Внеш. | |
AUTO | 100 Гц – 30 МГц 1,5 дел. 100 мВ | |
Norm | DC – 30 МГц 1,5 дел. 100 мВ | |
TV-V | 20 Гц – 1 кГц 100 мВ | |
TV-H | 1 кГц – 100 кГц 0,5 дел 100 мВ | |
ГОРИЗОНТАЛЬНОЕ ОТКЛОНЕНИЕ (вход через канал 2) | ||
Режим X-Y | Коммутируемое переключение с помощью переключателя X-Y. CH1: ось X | |
CH2 | Ось Y | |
Чувствительность | Такая же, как по вертикальному каналу 1 | |
Входной импеданс | Такой же, как по вертикальному каналу 1 | |
Полоса пропускания | Обычно, DC – 1 МГц (- 3 дБ) | |
Разность фаз X-Y | Около 30 при частоте 50 кГц | |
Макс. вход. напряжение | Такое же, как по вертикальному каналу 1 | |
ЧАСТОТОМЕР | ||
Разрешение экрана | Автовыбор в диапазоне 0,001 Гц – 1 кГц, в зависимости от частоты | |
Диапазон частотомера | 0,1 Гц – 50 МГц | |
Макс. внеш. напряжение | 300 В AC + DC от пика к пику | |
Погрешность | + 0,01% + 1 знак или 1/99999 + 1 знак | |
Временная развертка | 18,432 МГц + 10 ppm (230 ± 50) | |
Чувствительность Примечание: | ||
– Частотомер должен быть настроен на режим «DC COUPLING», тогда входной сигнал будет < 10 Гц | ||
– Частотомер управляется через источники синхронизации CH1,CH2 или EXT | ||
Режим | Диапазон | Чувствительность |
ВНУТ. | 2 Гц – 40 МГц | > 1 дел |
ВНУТ. | 1 Гц – 45 МГц | > 2 дел |
ВНУТ. | 0,2 Гц – 50 МГц | > 3 дел |
ВНЕШ. | 10 Гц – 50 МГц | > 200 мВ, среднеквадратичное знач. |
ВНЕШ. | 1 Гц – 50 МГц | > 400 мВ, среднеквадратичное знач. |
ЭЛТ | ||
Тип | Прямоугольный, с внутренней масштабной сеткой | |
Рабочая область | 8 x 10 дел. (1 дел. = 1 см) | |
Ускоряющее напряжение | 2 кВ | |
Люминофор | P31 | |
Поворот луча | Электрический, регулируется с передней панели | |
Другие характеристики | ||
Калибровочный сигнал | 1 кГц (± 10%), положительный меандр, 2 В пик-пик, ±3% | |
УСЛОВИЯ ЭКСПЛУАТАЦИИ | ||
Соответствие заявленным характеристикам | от 500 до 95 0 по Фаренгейту (100 - 350 С), при относительной влажности £ 85% | |
Работа на полной мощности | от 320 до 104 0 по Фаренгейту (00 - 400 С), при относительной влажности £ 85% | |
Хранение | от -40 до 158 0 по Фаренгейту (-200 - 700 С) | |
Питание | 100/120/220/240 В AC ± 10%, 50/60 Гц, около 40 Вт | |
Размеры (Ш x В x Г) | 7 x 14,5 x 17,25 дюйма (180 x 370 x 440 мм) | |
Масса | 17,2 фунта (7,8 кг) |
