Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

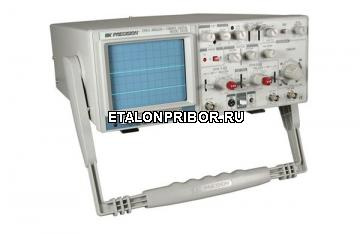

BK 2522B - Двухканальный осциллограф, 20 МГц – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). BK 2522B - Двухканальный осциллограф, 20 МГц обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Описание:
BK 2522B - Двухканальный осциллограф, 20 МГц имеет: Полоса пропускания в аналоговом режиме 20 МГц. Частота дискретизации 10 МВыб/сек по каждому каналу. Память на канал: 2kточек. Дискретизация в эквивалентном режиме времени 1 ГГц (при коэффициенте развертки 0,1 мкс/дел). Захват сигнала до запуска.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В ЦИФРОВОМ РЕЖИМЕ | |
---|---|
Объем памяти | 2048 x 8 бит/канал; (2 kточек на канал с прямой дискретизацией, 1 kточка на канал с дискретизации в эквивалентном режиме) |
Разрешение по вертикали | 1/256, примерно 25 шагов/дел |
Разрешение по горизонтали | 1/2048, примерно 200 выборок/дел |
Частота дискретизации | 10 МВыб/сек - 4 выб/сек, приведенная пропорционально временной базы. Прямая дискретизация при уставке временной базы 20 мкс/дел и медленнее, эквивалентная дискретизация при уставке временной базы 10 мкс/дел и быстрее |
Расширитель временной базы | Для хранения медленных событий. Выбираемый уровень 1/1 или 1/100 от шага временной базы 10 мс/дел и ниже. Степень 1/100 расширяет временную базу с 1 сек/дел. до 50 сек/дел. с шагом из ряда 1-2-5. |
Полоса частот при дискретизации в эквивалентном режиме | 200 МГц для повторяющихся сигналов |
Соединение точек | Линейная интерполяция между ступенями |
Режимы цифрового дисплея | |
Самописец | Данные сохраняются, и дисплей обновляется непрерывно |
Обновление | Данные сохраняются, и дисплей обновляется по ждущей развертке. |
Стоп-кадр | Мгновенно «замораживает» данные по каналу 1 и каналу 2. |
Сохранить CH 2 | Мгновенно «замораживает» данные по каналу 2. |
Сохранение до запуска | Доступен в режиме однократного запуска, переключается с 0% на 50%. |
Светодиодные индикаторы | Trigger (зеленый), Arm (красный), Pen Down (красный) |
Графический вывод | |
Выводы CH1 и CH2 OUTPUT и CH2 OUTPUT | Выбор переключателем PLOT на задней панели. Выход через CH1. Гнезда на задней панели. Амплитуда 0,1 В/дел (макс. 1 В). |
Частота развертки | Частота развертки составляет 1/10 от уставки TIME/DIV (и, при необходимости, переключается на 1/100) |
Вывод Pen Lift | Гнездо «Pen Down» на задней панели. Высокий TTL-уровень, "Перо Вверх"; Низкий TTL-уровень, "Перо Вниз"; |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В АНАЛОГОВОМ РЕЖИМЕ | |
Усилители вертикального отклонения (CH 1 и CH 2) | |
Чувствительность | от 5 мВ/дел. до 5 В/дел., 10 ступеней с шагом 1-2-5. Управление с помощью верньера предусматривает полную регулировку усиления между ступенями. Усиление x5 повышает макс. чувствительность до 1 мВ/дел (при уменьшенной ширине полосы частот). |
Погрешность | ± 3%, ± 5% при усилении x5 |
Входной импеданс | 1 МОм + 2% |
Входная емкость | 25 пФ + 10 пФ |
Полоса пропускания | от 5 мВ до 5 В/дел., DC - 20 МГц (-3 дБ) при усилении x 5: DC - 10 МГц (-3 дБ) |
Время нарастания | Около 17, 5 нс (выброс не более 3%) |
Обращение полярности | Только Канал 2 |
Макс. вход. напряжение | 400 В (DC + AC от пика до пика) |
Максимальная неискаженная амплитуда | |
DC – 20 МГц | 4 деления |
DC – 10 МГц | 8 делений |
Режимы работы | |
CH1: Канал 1, один луч | CH 2: Канал 2, один луч |
ALT | Двойной луч, попеременно |
CHOP | Двойной луч, поочередно |
ADD | Алгебраическая сумма Канал 1 + Канал 2 |
Развертка | |
Скорость развертки | 0,1 мкс/дел – 2 с/дел, 23 ступени с шагом 1-2-5. Управление с помощью верньера предусматривает полную регулировку времени развертки между ступенями. |
Погрешность: ± 3% | Растяжка развертки: x10, +6% |
Функция Hold-off | Плавная |
Синхронизация | |
Режимы: Авто (свободный ход) или ждущий, TV-H, TV-V Источники: Канал 1, Канал 2, Попеременно, Внешний, Сеть | |
Макс. напряжение внешнего запуска: 200 В (DC + AC от пика до пика) | |
Чувствительность | Внутр. – 0,5 дел, внеш. – 500 мВ. |
Фильтр сихронизации | |
AC | 30 Гц – 30 МГц |
TV-H/HF: | Для запуска по кадровому синхроимпульсу TV-сигнала. Подавление низких частот. |
TV-V DC/LF: | Для запуска по строчному синхроимпульсу TV-сигнала. Подавление высоких частот. |
Усилитель по горизонтали (вход через канал 1) | |
Режим X-Y | Коммутируемое переключение с помощью переключателя X-Y. CH1: Ось X; CH2: ось Y |
Чувствительность | Такая же, как по вертикальному каналу 1 |
Погрешность | Ось Y: ± 3%. Ось X: ± 6%. |
Входной импеданс | Такой же, как по вертикальному каналу 1 |
Полоса пропускания | Обычно, DC – 2 МГц (- 3 дБ) (горизонт. отклонение до 6 дел.) |
Разность фаз X-Y | Около 30 при частоте 50 кГц |
Макс. вход. напр. | Такое же, как по вертикальному каналу 1 |
ДРУГИЕ ХАРАКТЕРИСТИКИ | |
ЭЛТ | |
Тип | Прямоугольный, с внутренней масштабной сеткой |
Рабочая область | 8 x 10 дел. (1 дел. = 1 см) |
Ускоряющее напр. | 2 кВ |
Люминофор | P31 |
Поворот луча | Электрический, регулируется с передней панели |
Условия эксплуатации | |
Соответствие заявленным хар-кам | от 500 до 95 0 по Фаренгейту (100 - 350 С), макс. относительная влажность £ 85% |
Работа на полной мощности | от 320 до 104 0 по Фаренгейту (00 - 400 С), макс. относительная влажность £ 85% |
Хранение | от -40 до 158 0 по Фаренгейту (-200 - 700 С) |
Прочее | |
Выход CH1 | (на задней панели) |
Выходное напряжение | 25 мВ/дел (номинальное при нагрузке 50 Ом) |
Выход. импеданс | Примерно 50 Ом |
Полоса пропускания | 20 Г – 10 МГц, - 3 дБ при 50 Ом |
Калибратор/Комп. пробника | Меандр 0,5 В пик-пик + 3%, номинальная частота 1 кГц |
Питание | 100/125/220/240 В AC ± 10%, 50/60 Гц, примерно 60 Вт |
Размеры (В x Ш x Г) | 5,2 x 12,8 x 15,6 дюйма (132 x 324 x 397 мм) |
Масса | 19 фунтов (8,6 кг) |
