Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

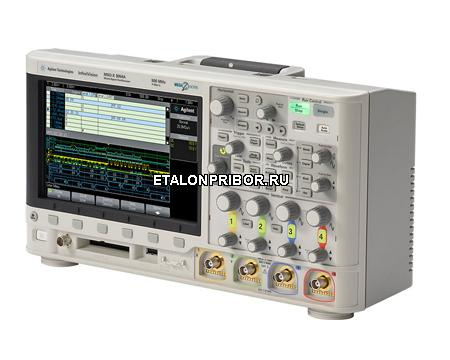

DSOX3024A - осциллограф – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). DSOX3024A - осциллограф обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Описание:
Широкие возможности просмотра сигналов:
Самый большой экран в этом классе приборов - 8,5-дюймовый WVGA Высочайшая скорость обновления экрана до 1 000 000 осциллограмм в секунду Глубокая память - 2 МВыб (опционально до 4 МВыб)
Четыре прибора в одном:
Лучший в своем классе осциллограф Встроенный логический анализатор (для моделей MSOX, опционально устанавливается на DSOX) Единственный в отрасли интегрированный генератор сигналов 20 МГц Анализатор протоколов
Большой набор дополнительных функций и апгрейдов:
Возможность апгрейда полосы пропускания, логических каналов, генератора после покупки осциллографа Опциональный анализ протоколов: I²C, SPI, RS232, UART, CAN, LIN, и I²S Режим сегментированной памяти Автоматический тест на соответствие маске
Параметр | Значения |
Полоса пропускания | 200 МГц |
Частота дискретизации | 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
Глубина памяти | 2 Квыб (4 Мвыб опционально) |
Число каналов | 4 |
Вертикальное разрешение | 8 бит |
Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
Погрешность коэффициента усиления на постоянном токе | ± 2% |
Горизонтальное разрешение | 2,5 пс |
Коэффициент развертки | 5 нс/дел - 50 с/дел |
Ограничение полосы пропускания | 20 МГц |
Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
Погрешность временной базы | 25 ± 5 ppm |
Режимы сбора данных: Нормальный С усреднением Сегметированный С обнаружением пиков Режим высокого разрешения | Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 250 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
Режимы запуска Принудительный По перепаду По длительности импульса По ранту По ТВ сигналу По сигналам шин По комбинации Прочие | Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигнала в любом канале Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с) Запуск по ранту Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S Запуск по комбинации аналоговых или цифровых каналов Прочие режимы запуска, см. подробные технические характеристики |
Измерения | 34 автоматических измерения |
Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
Логические каналы Количество каналов Частота дискретизации Динамический диапазон | 16 (для моделей MSOX или DSOX после апгрейда) 1 ГВыб/с ± 10 В |
Генератор сигналов Частота Формы сигнала | 0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
Скрорость обновления дисплея | 1 000 000 осцилограмм в секунду |
Интерфейс Стандартно Опционально | USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
№ | Наименование | Количество |
1. | N2863B Пассивный пробник 10:1, 300 МГц | 1 |
2. | Документация | 1 |
3. | Прибор | 1 |
