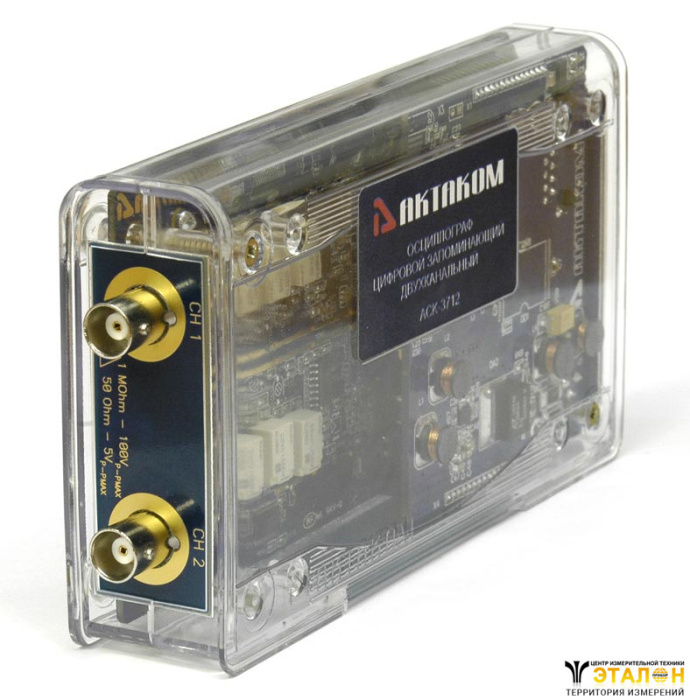

Двухканальный USB осциллограф - приставка АСК-3712 1Т
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Виртуальный двухканальный USB осциллограф - приставка к ПК АКТАКОМ АСК-3712 1Т при малых размерах и весе обладает отличными техническими характеристиками и высокой функциональностью благодаря мощному программному обеспечению. USB осциллограф - приставка к ПК АКТАКОМ АСК-3712 1Т подключается к компьютеру через порт USB.
USB осциллограф - приставка АСК-3712 1Т отличается от других моделей расширенным набором режимов синхронизации.
Особенности USB осциллографа - приставки АКТАКОМ АСК-3712 1Т
- 2 независимых канала с полосой пропускания до 100 МГц
- буфер записи до 128 кБ на канал (определяется пользователем)
- произвольно выбираемая длина предзаписи/послезаписи
- высокая чувствительность (от 10 мВ/дел)
- автоматическая настройка на входные сигналы
- расширенные режимы синхронизации
- большой выбор курсорных и автоматических измерений
- статистические измерения и построение гистограмм
- анализатор спектра (БПФ)
- цифровой люминофор
- аварийная сигнализация
- подключение к ПК через USB 2.0
- вход и выход внешней синхронизации (совместимость - ТТЛ)
Технические характеристики USB осциллографа
- частота дискретизации 10 ГГц (стробоскопический режим)
- частота дискретизации 100 МГц (режим реального времени)
- коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
- разрешение 8 бит
- частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
- входное сопротивление 1 МОм или 50 Ом
- максимальное входное напряжение: ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом
- минимальный период повторения синхронизирующего импульса 20 нс
- минимальная длительность синхронизирующего импульса 10 нс
- параметры входного сигнала обеспечения расширенной синхронизации по входам «СН1», «СН2» (применительно к импульсу прямоугольной формы): амплитуда - не менее
20 мВ, длительность - не менее 50 нс, период повторения - не менее 50 нс - диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
- калибратор 1 кГц, 3 В от пика до пика
- питание +5 В
- масса 0,19кг
- габаритные размеры 150x85x32 мм
Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):
НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.
Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.
Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных (универсальный битовый формат AKTAKOM USB Lab). Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.
С помощью утилиты AULFConverter Конвертер файлов можно преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV, который может быть затем открыт любым текстовым редактором или процессором электронных таблиц. Возможно сохранение в файл уже готового изображения полученных сигналов на графике в файл в формате BMP или в векторных форматах WMF или EMF.
Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для обработки и автоматических измерений в приложение встроен модуль анализа.
В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА USB ОСЦИЛЛОГРАФА ВХОДЯТ:
- цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
- цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
- различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
- аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
- функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
- автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
- спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
- статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
- калькулятор формул;
- редактор для эмуляции сигналов.
Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.
Расширенные режимы синхронизации
| Запуск по фронту | Пересечение заданного уровня напряжения в заданном направлении | |
| Запуск по переходу | По времени нарастания или спада | |
| Запуск по длительности | По длительности импульса | |
| Запуск по паузе | Отсутствие импульса в течение указанного времени | |
| Запуск по глитчу | По импульсу длительностью меньше периода дискретизации | |
| Запуск по ранту | По амплитуде импульса | |
| Запуск по окну | По выходу/входу сигнала в пороговое окно | |
| Запуск по логическому шаблону | Логическая функция каналов | |
| Запуск по логическому состоянию | Логическая функция каналов, привязанная к синхроимпульсам | |
| Последовательный запуск | Событие В после события А (по заданной задержке и/или количеству событий) |
- Минимальное значение длительности измеряемого интервала: не меньше пяти периодов дискретизации с интервалом следования также, не менее пяти периодов дискретизации.
- Максимальное значение длительности измеряемого интервала: не более 65535 периодов дискретизации.
- При последовательных типах запуска источниками событий А и В могут быть каналы А, В, внешний вход. Условиями запуска последовательных типов являются фронты сигналов событий А, В. Количество повторения событий А, В: от 1 до 255.
Воможности
- Опция расширенных режимов синхронизации запуска позволяет применять прибор в качестве «умного» синхронизирующего устройства. На выходе разъема Х1 по заданным условиям можно получить сигнал запуска уровня ТТЛ для любого другого прибора по внешнему сигналу или сигналам (по входам «СН 1» и/или «СН 2»).
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
Стандартная комплектация
- USB осциллограф
- Краткая инструкция
- Полное руководство по эксплуатации
Полное руководство по эксплуатации не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора. - Программное обеспечение
- AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов
- Aktakom AULServer Программное обеспечение AUL Сервер
- ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек
- AULFConverter Конвертер файлов формата AKTAKOM USB Lab
- AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории
Дополнительная комплектация
- миниклипса пружинная АСА-2554
- осциллографические щупы HP-9151R (1:1/1:10, 150 МГц)
- кабель USB-мини тип А-B для соединения прибора с ПК
- сетевой адаптер АТН-0503
- осциллографические щупы HP-9258R (1:100, 250 МГц)
- BNC кабель PTL923, PTL924
- Кейс непрозрачный 37-1/ прозрачный 37-10
- Программное обеспечение AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов
