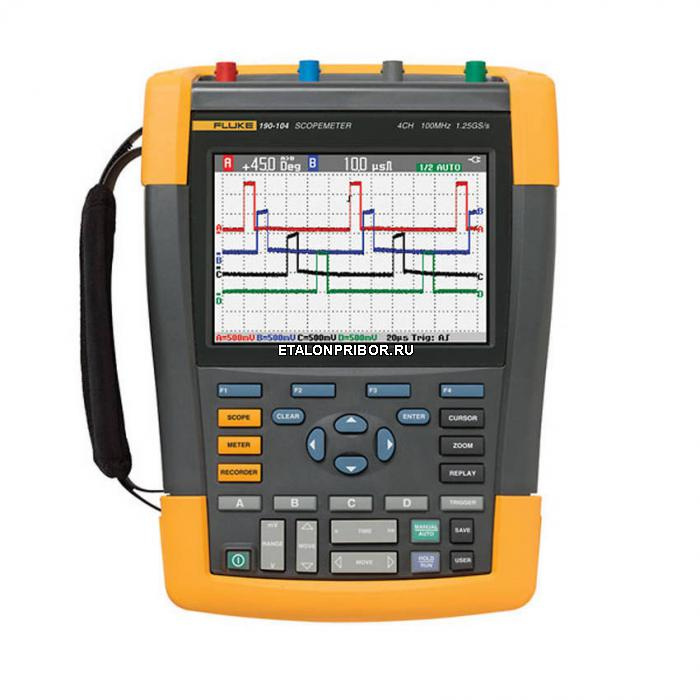

Fluke 190 серии II ScopeMeter® - осциллограф
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.
Fluke 190 серии II ScopeMeter® - осциллограф – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). Fluke 190 серии II ScopeMeter® - осциллограф обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.
Описание:
Являясь первыми портативными осциллографами с поддержкой категорий безопасности КАТ. III 1000 В/КАТ. IV 600 В, новые приборы Fluke ScopeMeter® 190 Series II сочетают беспрецедентные характеристики, мобильность и прочную конструкцию.Можно выбрать из моделей с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц, которые характеризуются высокой частотой выборки (до 5 GS/s) и разрешением 200 ps для измерения помех и искажений. Каждая из моделей обладает обширной памятью — до 10 000 выборок на канал, что позволяет исследовать мельчайшие детали осциллограмм. Обе модели обладают категорией защиты IP-51, что указывает на устойчивость к воздействию пыли, влаги и пригодность к работе в широком диапазоне температур. Работающие от аккумулятора ручные осциллографы ScopeMeter предназначены для проведения специалистами различных полевых работ по обслуживанию оборудования.
Полоса пропускания | Fluke 190-204: | 200 MГц |
Fluke 190-104: | 100 MГц | |
Максимальная частота выборки реального времени | Fluke 190-204: | 2,5 Гвыб/с |
Fluke 190-104: | 1,25 Гвыб/с | |
Входы | 4 | |
Плавающие входы | До 1000 В между входами, опорным уровнем и землей | |
Развертка по времени | От 5 нс до 2 мин. /деление | |
Чувствительность на входах | 2 мВ-100 В/деление | |
Типы запуска развертки | Connect-and-View™, Connect-and-View™, cвободный ход, однократная, по фронту, с задержкой, видео, избирательный по ширине импульса, внешний, по двум фронтам и по событию (n-й период) | |
Регистрация всплесков | 8 нс | |
Измерения осциллографом | Курсорные: | 7 |
Автоматические: | 30 | |
Максимальная длина записи | Осциллограмма: | 27 500 точек на вход |
Экраны: | 10 000 точек на вход | |
Память | Экраны с настройками: | 15 |
Запись для воспроизведения с настройками: | 2 | |
Дисплей | 153 мм полноцветный ЖКД с высокой частотой обновления | |
Послесвечение | Затухание, как на аналоговом осциллографе | |
Сравнение осциллограмм | Автоматическое сравнение с эталоном «в допуске/не в допуске» | |
Требования к окружающей среде
Диапазон рабочих температур | от 0 ºC до 40 ºC с аккумуляторами |
от 0 ºC до 50 ºC без аккумуляторов | |
Температура хранения | от -20 °C до +60 °C |
Высота над уровнем моря при эксплуатации | До 2000 м для CAT IV 600 В, CAT III 1000 В |
До 3000 м для CAT III 600 , CAT II 600 В |
Соответствие стандартам электробезопасности
Рейтинг электробезопасности | 1000В CAT III/600В CAT IV (EN61010-1) |
Механические и общие характеристики
Размер | 270 x 190 x 70 мм |
Вес | 2,2 кг |
Гарантия | 3 года на прибор и 1 год для принадлежностей |
Время работы от Li-ion аккумуляторов |
До 7 часов |
USB-интерфейс | Изолированные порты USB для подключения устройств памяти и подключения к ПК |
- Расширьте арсенал средств для устранения неисправностей, добавив в него визуальное изучение амплитуды, формы и временных параметров сигналов, а также характеристик искажений и возмущений.
- Модели серии Fluke 190 обладают характеристиками высококачественного осциллографа, мультиметра и безбумажного регистратора, являясь при этом простым в использовании и надежным прибором для полевых работ.
Аксессуары в комплекте
- Двухканальные модели
- Наборы пробников VPS410 (один красный, один синий)
- Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
- Зарядное устройство/адаптер питания BC190
- Литий-ионный аккумулятор BP290 2 400 мА·ч
- Ремешок на руку (прикреплен к прибору)
- Плечевой ремень
- Компакт-диск с руководствами пользователя на нескольких языках
- Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
- Кабель USB
Четырехканальные модели
- Наборы пробников VPS410 (один красный, один синий, один серый, один зеленый)
- Зарядное устройство/адаптер питания BC190
- Литий-ионный аккумулятор высокой емкости BP291, 4 800 мА·ч
- Ремешок на руку (прикреплен к прибору)
- Плечевой ремень
- Компакт-диск с руководствами пользователя на нескольких языках
- Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
- Кабель USB
Гарантия
3 года на прибор, 1 год на аксессуары
Новая серия приборов Fluke ScopeMeter 190 Series II сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы ScopeMeter приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.
Новый осциллограф 190 Series II является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.
- Два или четыре электрически изолированных входа
- Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
- Имеются модели с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц
- Высокая частота выборки, до 5 GS/s с разрешение до 200 ps (в зависимости от модели и используемых каналов)
- Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
- Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях)
- Измерения по четырем каналам со входами BNC (в четырехканальных моделях)
- Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
- Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
- Регистрация тенденций с записью характеристик сигнала в течение 22 дней
- Расширенные возможности автоматических измерений мощности (Vpwm, В·А, Вт, коэффициент мощности) и временных параметров (мА·с, В/с, Вт/с
- Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
- Изолированные порты USB для запоминающих устройств и связи с компьютером
- Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
- В четырехканальных моделях 190-X04 время автономной работы составляет до 7 часов (в комплект включен аккумулятор BP291)
- В двухканальных моделях 190-XX2 время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
- Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
- Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
- Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении
Четырехкратные возможности диагностики и стандарт безопасности КАТ. IV
Новые портативные приборы Fluke ScopeMeter 190 Series II представляют собой осциллографы для измерения без заземления с двумя или четырьмя входными каналами с двойной изоляцией. Осциллографы данной серии поддерживают стандарты безопасности для сред КАТ. III 1000 В/КАТ. IV 600 В.
Трехмерное тестирование промышленных систем »
- Одновременное исследование входных сигналов, выходных сигналов в цепях обратной связи и защитных блокировок поможет устранить множество различных проблем, включая следующие:
- Перегрузка цепей по напряжению или току
- Измерения задержек при устранении проблем с синхронизацией
- Несоответствие понижающих схем или входного сопротивления
- Флуктуации и дрейф сигнала
Тестирование трехфазных цепей ЧРП, инверторов и преобразователей »
- Проверка гармоник, переходных процессов и нагрузки во входных силовых цепях
- Поиск неисправностей IGBT и фильтров инверторов.
- [S][37]Проверка выходного сигнала ШИМ на наличие отражений, переходных процессов и несимметрии напряжений
Безопасные измерения в диапазоне от милливольт до киловольт
Используя стандартные пробники, охватывающие широкий диапазон от милливольт до киловольт, вы можете исследовать как микроэлектронные, так и высоковольтные силовые цепи. Независимые изолированные входы устраняют риск случайного замыкания на землю и позволяют выполнять измерения в смешанных цепях с несколькими отдельными точками заземления.
Единственный осциллограф на рынке с категорией защиты IP-51 — решение для самых сложных условий
Крепкий ударопрочный корпус дает возможность использовать портативные осциллографы ScopeMeter в суровых производственных условиях. Герметичное исполнение корпуса защищает прибор от попадания пыли, водяного пара, влаги и аэрозольных загрязнений, обеспечивая надежную работу и высокую точность показаний при каждом использовании.
Встроенный мультиметр для быстрого и удобного проведения высокоточных измерений.
Модели 190 Series II с отдельным встроенным цифровым мультиметром и изолированным двухканальным осциллографом. Переключайтесь между анализом осциллограмм и высокоточными показаниями цифрового мультиметра с 5 000 отсчетов. Функции измерения включают постоянное напряжение (Vdc), переменное напряжение (Vac), смешанный режим (Vac + dc), сопротивление, контроль целостности линий и проверку диодов. Измеряйте ток и температуру с использованием подходящего шунта, пробника или адаптера с широким диапазоном масштабных коэффициентов. Четырехканальные модели Fluke-190-X04 дают возможность проводить измерения по четырем каналам осциллографа со входами BNC.
Работа в полную смену с одной зарядки
Новые емкие литий-ионные аккумуляторы обеспечивают автономную работу устройства до 7 часов (в четырехканальных моделях) и до 4 часов (в двухканальных моделях). Удобная крышка отсека аккумулятора позволяет быстро заменить аккумулятор.
Новая возможность записи и экспорта осциллограмм с помощью интерфейса USB
Два порта USB, электрически изолированных от входных измерительных цепей, обеспечивают соединение прибора с компьютером или запоминающими устройствами USB. Сохраняйте на внешних накопителях USB неограниченное количество осциллограмм, снимков экрана и настроек прибора. Подключайте прибор к компьютеру по интерфейсу USB для передачи и сохранения критичных данных измерений, используя ПО FlukeView для Windows.
Немедленное стабильное изображение благодаря синхронизации Connect-and-View™
Функция Connect-and-View™ автоматически устанавливает подходящие настройки синхронизации за счет распознавания стереотипных сигналов. Без нажатий кнопок вы получаете стабильную воспроизводимую осциллограмму практически любого сигнала, включая сигналы от электроприводов и управляющих цепей. Данная функция ускоряет последовательные измерения в нескольких контрольных точках.
Регистрируйте до 48 часов высокоточных осциллограмм с помощью функции ScopeRecord™
В памяти ScopeRecord можно сохранить до 30 000 точек данных на канал для захвата переходных процессов и кратковременных выбросов. (Имеется возможность сохранения двух наборов многоканальных записей для последующего анализа.)
- Сохраняйте события, относящиеся к профилям движения, работе ИБП и источников питания и запуску электродвигателей
- Режим Stop on Trigger (остановка при синхронизации) позволяет устройству ScopeMeter автоматически распознавать сбой питания и сохранять осциллограмму, непосредственно предшествующую этому событию
- Масштабирование осциллограммы (до 100x) дает возможность изучить мельчайшие детали сигнала, например отдельные циклы питания
С помощью безбумажного регистратора TrendPlot™ вы можете сохранять данные в течение 22 дней для обнаружения нерегулярных сбоев
Нерегулярные сбои могут быть вызваны некачественными соединениями, наличием пыли или загрязнений, коррозией, обрывом соединений или проводки. Отключения питания, остановка двигателей после запуска могут приводить к нарушению работы оборудования. Функция TrendPlot осциллографов Fluke ScopeMeter помогает обнаруживать подобные неисправности, предоставляя следующие возможности:
- Построение графиков минимальных и максимальных пиковых значений и средних значений за период до 22 дней
- Построение графиков напряжений, токов, температуры, частоты и фазы в любых комбинациях для всех четырех входных каналов с указанием даты и времени для определения момента возникновения неполадки
